点击放大查看

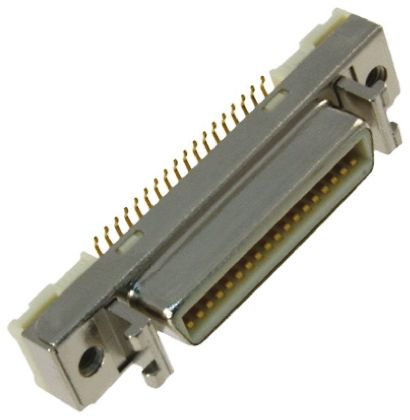

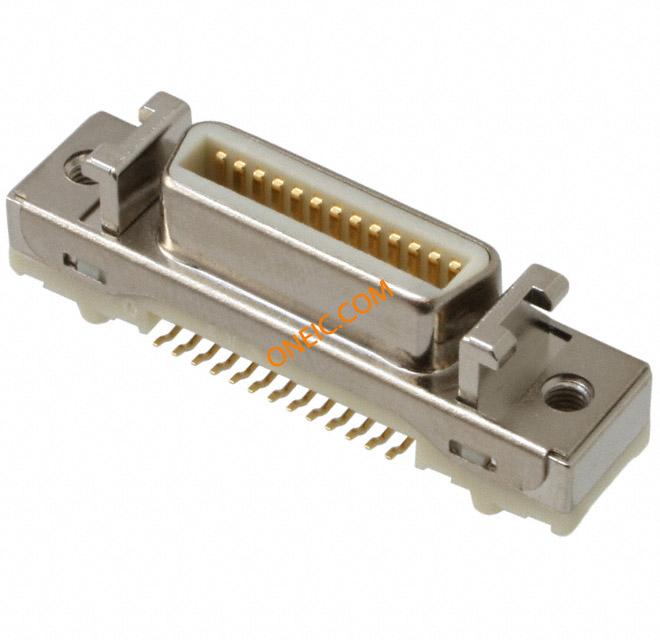

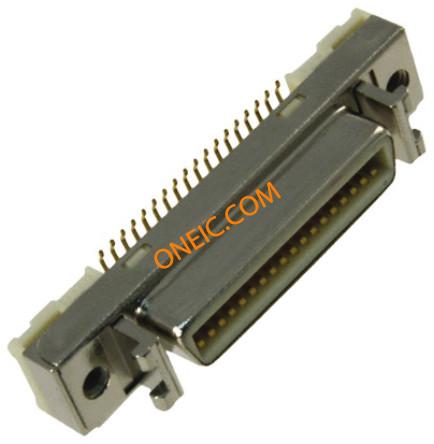

10226-2200PE
| 制造商 | |
| 描述 | D-Sub Micro-D Connectors 26P BDMNT RECEP VERT SMT Boardmount Receptacle, Surface Mount, Vertical, Shielded CONN MINI-D 26POS VERT RECPT Receptacle MDR PCB SMT straight 26 pin RECEPTACLE, VERT, SMT, 26WAY RECEPTACLE, MINI D RIBBON, SMT, 26WAY MatingConnector,26positionMDRSocket,Straight,SurfaceMount 3M MDR 102 系列 1.27mm 节距 26 路 直向 表面安装 Micro-D 印刷电路板连接器 插座 |
| 分类 |
商业参数
| 零件号别名 | 54745250804 JE150343711 | 产品类别 | D-Sub Micro-D Connectors |
| 标准包装数量 | 100 | 工厂包装数量 | 100 |
合规参数
| RoHS | RoHS Compliant | 海关税号 | 85369010 |
电气参数
| 额定电压 | 500 V | 最大额定电流 | 1 A |
机械参数
| 深度 | 10.1mm | 间距 | 1.27mm |
| 宽度 | 11mm | 长度 | 37.21mm |
| 重量 | 0.03 | 端接方式 | Solder |
| 安装类型 | Straight | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle | 接触镀层 | Gold |
| 法兰特征 | Insert, Threaded (M2.6); Latchblocks | 安装样式 | SMD/SMT |
| 排数 | 2 | 壳体镀层 | :Nickel |
| 外壳材料（壳体） | Zinc Alloy | 连接器样式 | Outer Shroud Contacts |
| 触头材料 | Copper Alloy | 壳体材料 | Zinc Alloy |
| 尺寸/外形 | 37.21 x 11 x 10.1mm | 端接样式 | Solder |
| 连接器颜色 | :Beige | 触点数 | 26 |
| 接触件端接 | :Through Hole Vertical | 位数 | 26 |
| 接触镀层厚度 | 20µin (0.51µm) | 第一连接器安装类型 | :PCB |
产品信息
| 连接器性别 | Female | 系列 | 102 |
| 产品特性 | Board Guide, Shielded | ||
环境参数
| 工作温度 | +105°C | ||
