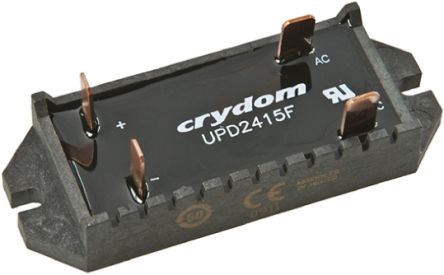

图片仅供参考,产品以实物为准
| 规格书 |
 UPD24 Series UPD24xxF Series Drawing |
| 文档 |
Declaration of Conformity |
| Rohs | Lead free / RoHS Compliant |
| 标准包装 | 20 |
| 线路 | SPST-NO (1 Form A) |
| Output 型 | AC, Zero Cross |
| 导通状态电阻 | - |
| Load 当前 | 15A |
| Voltage - 输入 | 3 ~ 32VDC |
| - 负载电压 | 24 ~ 280 V |
| 安装类型 | Chassis Mount or Panel Mount |
| 终止风格 | Quick Connect - 0.250 (6.3mm) |
| 包/盒 | Module |
| 供应商器件封装 | - |
| 包装材料 | Bulk |
| Relay 型 | Relay |
| 继电器类型 | Relay |
| 安装类型 | Chassis Mount or Panel Mount |
| 负载电流 | 15A |
| 电压 - 负载 | 24 ~ 280 V |
| 端接类型 | Quick Connect - 0.250" (6.3mm) |
| 输出类型 | AC, Zero Cross |
| 封装 | Bulk |
| 电路 | SPST-NO (1 Form A) |
| 标准包装 | 20 |
| 电压 - 电压 | 3 ~ 32VDC |
| 其他名称 | CC1713 |
| 封装/外壳 | Module |
| 深度 | 28.58mm |
| 身高 | 12.7mm |
| 长度 | 78.38mm |
| 最大控制电压 | 32 V |
| 最大负载电流 | 15 A rms |
| 最大负载电压 | 280 V rms |
| Maximum Turn On Time | 1/2 cycle |
| 最小控制电压 | 3 V dc |
| 最小负载电压 | 24 V ac |
| 关闭状态漏泄电流 | 0.1 mA |
| 输出设备 | SCR |
| 开关类型 | Zero Voltage |
| RoHS指令 | Compliant |
| 系列 | UPD24 |
| 控制电压范围 | 3 VDC to 32 VDC |
| 额定负载电压 | 24 VAC to 280 VAC |
| 最低工作温度 | - 40 C |
| 封装/外壳 | SIP SSR |
| 产品类型 | PCB Mount |
| 最高工作温度 | + 80 C |
| 额定负载电流 | 15 A |
| RoHS | RoHS Compliant |
| Current,Load | 15Arms |
| Current,Surge | 120Apk |
| 类型 | Relay |
| VoltageRange | 3-32VDC |
| Voltage,Operating | 24-280VAC |
| 关断漏电流 | 0.1 mA |
| 输出设备 | SCR |
| 最小负载电压 | 24 V 交流 |
| 控制电压范围 | 3 → 32 V 直流 |
| 安装类型 | 面板安装 |
| 最小控制电压 | 3 V 直流 |
| 最大负载电压 | 280V有效值 |
| 高度 | 12.7mm |
| 负载电压范围 | 24 → 280V 交流 |
| 工作温度范围 | -40 → +80°C |
| 最大控制电压 | 32 V |
| 最大负载电流 | 15 A rms |
| 尺寸 | 78.38 x 28.58 x 12.7mm |
| 切换类型 | 零交叉 |
| 深度 | 28.58mm |
| 长度 | 78.38mm |
| 最大接通时间 | 1/2 周期 |
