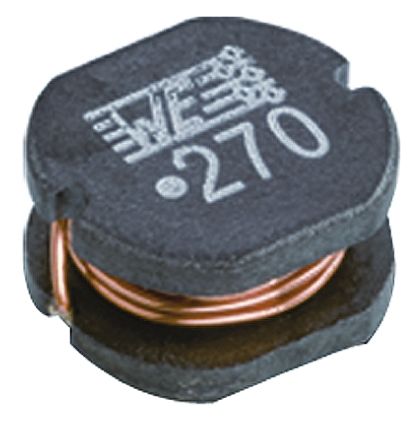

图片仅供参考,产品以实物为准
| 规格书 |
744787180 Drawing |
| 文档 |
744787zzz.stp 744787zzz.wrl 744787zzz.igs |
| 封装 | Tape & Reel (TR) |
| 额定电流 | 2.15A |
| 直流电阻（DCR ） | 78 mOhm Max |
| 高度 - 座高（最大） | 0.177" (4.50mm) |
| 类型 | Wirewound |
| 标准包装 | 1,000 |
| 材料 - 芯 | Ferrite |
| 频率 - 自谐振 | 15MHz |
| 屏蔽 | Shielded |
| 供应商设备封装 | * |
| 尺寸/尺寸 | 0.307" L x 0.276" W (7.80mm x 7.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| 电感 | 18µH |
| 封装/外壳 | 2-SMD |
| 频率 - 测试 | 100kHz |
| 电流 - 饱和 | 1.9A |
| 容差 | ±20% |
| 其他名称 | 732-4533-2 |
| RoHS指令 | Lead free / RoHS Compliant |
| 芯材 | Composite Iron Powder |
| 深度 | 7mm |
| 外形尺寸 | 7.8 x 7 x 5mm |
| 身高 | 5mm |
| 长度 | 7.8mm |
| 最大直流电流 | 2.15A |
| 最大直流电阻 | 78mΩ |
| 最高工作温度 | +125°C |
| 最低工作温度 | -40°C |
| 封装/外壳 | 7850 |
| 屏蔽 | Yes |
| 产品 | Shielded Power Inductor |
| 产品种类 | Fixed Inductors |
| 工作温度范围 | - 40 C to + 125 C |
| 系列 | WE-PD2SR |
| 端接类型 | SMD/SMT |
| 自谐振频率 | 15 MHz |
| 表壳长度 | 7.8 mm |
| 测试频率 | 100 kHz |
| 表壳厚度 | 4.5 mm |
| 表壳宽度 | 7 mm |
| RoHS | RoHS Compliant |
| 产品范围 | :WURTH ELEKTRONIK - WE-PD2SR Series |
| Inductance Tolerance | :± 20% |
| Inductor Construction | :Shielded |
| DC Resistance Max | :0.078ohm |
| RMS Current (Irms) | :2.15A |
| Saturation Current (Isat) | :1.9A |
| Case Dimensions | :7.8mm x 7mm x 5mm |
| SVHC | :No SVHC (20-Jun-2013) |
| Self Resonant Frequency Min | :15MHz |
| Weight (kg) | 0.0008 |
| Tariff No. | 85045095 |
