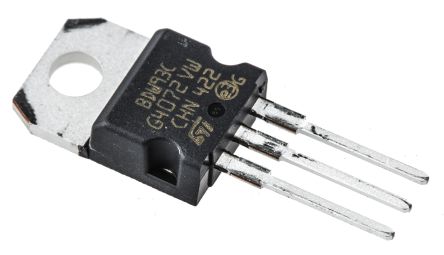

图片仅供参考,产品以实物为准
| 规格书 |
 |
| 文档 |
BDW93C View All Specifications TO-220 Capacity Expansion 18/Jun/2013 |
| Rohs | Lead free / RoHS Compliant |
| 其他相关文件 | BDW93C View All Specifications |
| 标准包装 | 50 |
| 晶体管类型 | NPN - Darlington |
| - 集电极电流（Ic）（最大） | 12A |
| 电压 - 集电极发射极击穿（最大） | 100V |
| Vce饱和（最大）@ IB，IC | 3V @ 100mA, 10A |
| 电流 - 集电极截止（最大） | 1mA |
| 直流电流增益（HFE）（最小值）@ IC，VCE | 750 @ 5A, 3V |
| 功率 - 最大 | 80W |
| 频率转换 | - |
| 安装类型 | Through Hole |
| 包/盒 | TO-220-3 |
| 供应商器件封装 | TO-220AB |
| 包装材料 | Tube |
| 包装 | 3TO-220 |
| 配置 | Single |
| 类型 | NPN |
| 最大集电极发射极电压 | 100 V |
| 峰值直流集电极电流 | 12 A |
| 最小直流电流增益 | 1000@3A@3V|750@5A@3V|100@10A@3V |
| 最大集电极发射极饱和电压 | 2@20mA@5A|3@100mA@10A V |
| 安装 | Through Hole |
| 标准包装 | Rail / Tube |
| 最大的基射极饱和电压 | 2.5@20mA@5A|4@100mA@10A |
| 最大集电极发射极饱和电压 | 2@20mA@5A|3@100mA@10A |
| 包装宽度 | 4.6(Max) |
| PCB | 3 |
| 最大功率耗散 | 80000 |
| 欧盟RoHS指令 | Compliant |
| 最大集电极发射极电压 | 100 |
| 每个芯片的元件数 | 1 |
| 最大集电极基极电压 | 100 |
| 最低工作温度 | -65 |
| 供应商封装形式 | TO-220 |
| 标准包装名称 | TO-220 |
| 最高工作温度 | 150 |
| Maximum Continuous DC Collector Current | 12 |
| 包装长度 | 10.4(Max) |
| 引脚数 | 3 |
| 包装高度 | 9.15(Max) |
| 封装 | Tube |
| 标签 | Tab |
| 铅形状 | Through Hole |
| P（ TOT ） | 80W |
| 匹配代码 | BDW93C |
| I（C ） | 12A |
| V（ CEO ） | 100V |
| 单位包 | 50 |
| 标准的提前期 | 12 weeks |
| 最小起订量 | 3000 |
| 极化 | NPN |
| 无铅Defin | RoHS-conform |
| 电流增益 | 750 |
| V（ CBO ） | 100V |
| 电流 - 集电极（ Ic）（最大） | 12A |
| 晶体管类型 | NPN - Darlington |
| 安装类型 | Through Hole |
| 下的Vce饱和度（最大） Ib，Ic条件 | 3V @ 100mA, 10A |
| 电流 - 集电极截止（最大） | 1mA |
| 电压 - 集电极发射极击穿（最大） | 100V |
| 供应商设备封装 | TO-220AB |
| 功率 - 最大 | 80W |
| 封装/外壳 | TO-220-3 |
| 直流电流增益（ hFE）（最小值） Ic，Vce时 | 750 @ 5A, 3V |
| RoHS指令 | Lead free / RoHS Compliant |
| 外形尺寸 | 10.4 x 4.6 x 9.15mm |
| 身高 | 9.15mm |
| 长度 | 10.4mm |
| 最大的基射极饱和电压 | 4 V |
| 最大集电极基极电压 | 100 V |
| 最大集电极截止电流 | 0.1mA |
| 最大连续集电极电流 | 12 A |
| 最高工作温度 | +150 °C |
| 最低工作温度 | -65 °C |
| 包装类型 | TO-220 |
| 宽度 | 4.6mm |
| 工厂包装数量 | 50 |
| 产品种类 | Transistors Darlington |
| 晶体管极性 | NPN |
| 直流集电极/增益hfe最小值 | 100 |
| 集电极最大直流电流 | 12 A |
| 集电极 - 发射极最大电压VCEO | 100 V |
| 集电极 - 基极电压VCBO | 100 V |
| 安装风格 | Through Hole |
| RoHS | RoHS Compliant |
| Collector Emitter Voltage V(br)ceo | :100V |
| 功耗 | :80W |
| DC Collector Current | :12A |
| DC Current Gain hFE | :20000 |
| Operating Temperature Max | :150°C |
| Transistor Case Style | :TO-220 |
| No. of Pins | :3 |
| MSL | :- |
| SVHC | :No SVHC (20-Jun-2013) |
| Av Current Ic | :12A |
| Collector Emitter Voltage Vces | :2V |
| 连续集电极电流Ic最大 | :12A |
| Current Ic Continuous a Max | :12A |
| Current Ic hFE | :5A |
| Full Power Rating Temperature | :25°C |
| Hfe Min | :750 |
| No. of Transistors | :1 |
| Power Dissipation Ptot Max | :80W |
| 端接类型 | :Through Hole |
| Voltage Vcbo | :100V |
| Weight (kg) | 0.002 |
| Tariff No. | 85412900 |
| 案例 | TO220 |
| Transistor kind | Darlington |
| Transistor type | NPN |
| 功率 | 80W |
| Collector-emitter voltage | 100V |
| Multiplicity | 1 |
| Gross weight | 2.69 g |
| Collector current | 12A |
| Collective package [pcs] | 400 |
| spg | 400 |
| associated | SK 409/254 STS SK 409/508 STS SK 145/375 STS-220 MK3311 MK3306 MK3306/S |
