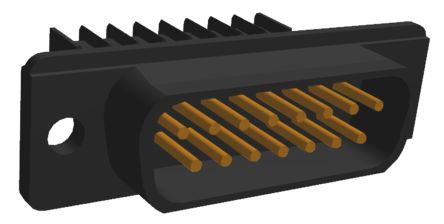

 745207-7 PLUG ASSEMBLY, SIZE 2, 15 POSITION, AMPLIMITE 3D PDF AMPLIMITE Subminiature D Connectors - Cable Connectors AMPLIMITE HDE-20 IDC Connectors AMPLIMITE HDE-20 Insulation Displacement Connector AMPLIMITE High-Density (HDE-20) Insulation Displacement All-Plastic Connectors |
| 文档 |
745207-7 Statement of Compliance RoHS 2 Statement 745207-7.pdf |
| Rohs | Lead free / RoHS Compliant |
| RoHS信息 | 745207-7 Statement of Compliance |
| 三维模型 | 745207-7.pdf |
| 标准包装 | 112 |
| Connector 风格 | D-Sub |
| 位置数 | 15 |
| 行数 | 2 |
| Shell Size, Connector Layout | 2 (DA, A) |
| Contact 型 | Signal |
| Connector 型 | Plug, Male Pins |
| 安装类型 | Free Hanging (In-Line) |
| 法兰特点 | Housing/Shell (Unthreaded) |
| 终止 | IDC, Discrete Wire |
| 特点 | - |
| Shell Material, Finish | - |
| 触点表面涂层 | Gold |
| 触点涂层厚度 | Flash |
| 入口保护 | - |
| 操作温度 | -55°C ~ 105°C |
| 额定电压 | 250V |
| 额定电流 | Varies by Wire Gauge |
| Housing 材料 | Thermoplastic |
| 颜色 | Black |
| 类型 | D-Subminiature |
| 性别 | PIN |
| 间距 | 2.76 mm |
| 端接方式 | IDT |
| 安装 | Cable Mount |
| 身体上的取向 | Straight |
| 标准包装 | Trays |
| 产品种类 | D-Sub Standard Connectors |
| RoHS | RoHS Compliant |
| 位置/触点数 | 15 |
| 安装风格 | Through Hole |
| 端接类型 | IDC |
| 触点材料 | Phosphor Bronze |
| 触点电镀 | Gold |
| 封装 | Tray |
| 系列 | HDE-20 |
| 外壳材质 | Plastic |
| 外壳尺寸 | 2 |
| 工厂包装数量 | 112 |
| 联系方式 | With |
| 外壳材料 | Thermoplastic |
| 配合连接器锁扣类型 | Mounting Holes |
| 位置数 | 15 |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 产品系列 | HDE-20 (IDC) |
| 端子尾部电镀 | Matte Tin over Nickel |
| 产品类型 | Connector |
| 触点尺寸 | 20 |
| 接地齿 | Without |
| 触点区域镀层材料 | Gold Flash over Palladium Nickel or Gold (30) over Nickel |
| WireCable类型 | Discrete Wire, Round Jacketed Cable |
| 壳体防火等级 | UL 94V-0 |
| 评论 | All connectors are preloaded. Individual conductor strands should be larger tha |
| 接线方式 | Insulation Displacement Crimp (IDC) |
| 颜色 | Black |
| Wire Insulation Diameter (mm (in)) | 1.52 [0.060] |
| 等级 | Standard |
| 外壳类型 | All Plastic |
| 线径规格（mm ²（AWG ） ） | 0.15 - 0.40 [26-22] |
| RoHSELV符合记录 | Always was RoHS compliant |
| 配合锁扣 | With |
| 外壳尺寸，连接器布局 | 2 (DA, A) |
| 法兰特点 | Housing/Shell (Unthreaded) |
| 安装类型 | Free Hanging (In-Line) |
| 额定电压 | 250V |
| 连接器类型 | Plug, Male Pins |
| 触点表面涂层 | Gold |
| 工作温度 | -55°C ~ 105°C |
| 行数 | 2 |
| 端子 | IDC, Discrete Wire |
| 触点类型 | Signal |
| 额定电流 | Varies by Wire Gauge |
| Contact Finish Thickness | 30µin (0.76µm) |
| 连接器类型 | D-Sub |
| RoHS指令 | Lead free / RoHS Compliant |
| 工作电压（最大） | 250VAC |
| 工作温度范围 | -55C to 105C |
| 弧度硬化 | No |
| 端口数 | 1 Port |
| 联系方式行数 | 2 |
| 触点数 | 15 POS |
| 插头/插座 | PIN |
| 产品长度（mm ） | 39.14 mm |
| 产品高度（mm ） | 12.92 mm |
| 端子数 | 15 |
| 联系间距（mm） | 2.76 mm |
| 产品厚度（毫米） | 21.84 mm |
| 系列 | AMPLIMITE HDE-20, AMP |
| 连接器类型 | Plug, Male Pins |
| 排数 | 2 |
| 位置数 | 15 |
| 端接 | IDC, Discrete Wire |
| 连接器样式 | D-Sub |
| 触头镀层 | Gold |
| 触头镀层厚度 | 30µin (0.76µm) |
| 接触点类型 | Signal |
| 装配类型 | Free Hanging (In-Line) |
| 外壳尺寸，连接器布局 | 2 (DA, A) |
| 法兰特性 | Housing/Shell (Unthreaded) |
| 触点数目 | 15 |
| 主体向性 | 直 |
| 触点尺寸 | 20 |
| 触点材料 | 磷铜 |
| 宽度 | 0.86in |
| 外壳材料 | 热塑性 |
| 深度 | 0.509in |
| 触点电镀 | 金 |
| 长度 | 1.541in |
| 节距 | 2.768mm |
| 尺寸 | 1.541 x 0.86 x 0.509in |
| 端子接触部电镀厚度 (µin) | 30 |
| Centerline (Pitch) | 2.77 mm [ .0545 in ] |
| 外壳尺寸 | 2 |
| 线径范围 | .15 – .4 mm² [ 26 – 22 AWG ] |
| 端子类型 | 插针 |
| PCB 安装固定类型 | 无 |
| 封装方法 | 包装 |
| 屏蔽 | 否 |
| 端子基材 | 磷青铜 |
| 接地インデント | 不带 |
| 行数 | 2 |
| UL 易燃性等级 | UL 94V-0 |
| 线缆端接方法 | 刺破式压接 (IDC) |
| 颜色 | 黑色 |
| 嵌合コネクタ ロック | 带有 |
| シェルのタイプ | 全塑 |
| エンクロージャ | 不带 |
| 端子接触部电镀材料 | 金 |
| 単線 ワイヤレンジ (AWG) | 26 – 22 |
| 产品类型 | 连接器 |
| 等级 | 标准 |
| 预装 | 是 |
| 线缆类型 | 分离式导线, 环状护套电缆 |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| 端子大小 | 20 |
| 安装角度 | 直式 |
| 连接器种类 | 插头 |
| 电线绝缘直径 | 1.52 mm [ .06 in ] |
| 接合连接器锁扣类型 | 安装孔 |
| 封装数量 | 112 |
| 注释 | HDE 连接器设计用于端接实心或分股（最多 7 股）导线。, 单独导体绞线的直径应大于 .127 英寸 [.005]。, 所有连接器都已预装。单独导体绞线的直径应大于 .13 [.005]。端子接受的最大导线绝缘厚度为 .38 [.015]。HDE 连接器设计用于端接实心或分股（最多 7 股）导线。 |
| はんだテール端子のめっき仕上げ | 哑光 |
| associated | 58063-2 5206471-1 745553-1 1658614-3 |
| mating | 5745077-4 745205-7 745612-2 5745396-2 5747460-5 5747460-3 More> |
