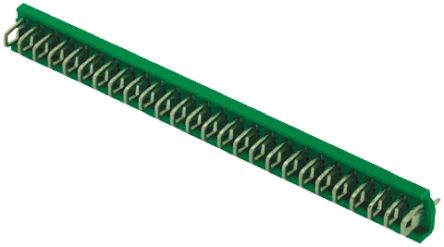

图片仅供参考,产品以实物为准
| 规格书 |
 5164713 Drawing mini match male connector 3D PDF |
| 文档 |
5164713-5 Statement of Compliance RoHS 2 Statement 5164713-5.pdf |
| Rohs | Lead free / RoHS Compliant |
| RoHS信息 | 5164713-5 Statement of Compliance |
| 三维模型 | 5164713-5.pdf |
| 标准包装 | 3,500 |
| Connector 型 | Unshrouded |
| 位置数 | 5 |
| 加载的触点数 | All |
| 球场 | 0.098 (2.50mm) |
| 行数 | 1 |
| 行间距 | - |
| 堆叠高度（交配） | - |
| Molding 以上董事会高度 | 0.118 (3.00mm) |
| Contact Mating 长度 | - |
| 安装类型 | Through Hole |
| 终止 | Solder |
| 触点表面涂层 | Tin |
| 触点涂层厚度 | - |
| 特点 | - |
| 颜色 | Green |
| 包装材料 | Bulk |
| 类型 | Miniature Interconnection System |
| 间距 | 2.5 mm |
| 行数 | 1 |
| 触点数 | 5 |
| 性别 | HDR |
| 触点电镀 | Tin Over Nickel |
| 端接方式 | Solder |
| 标准包装 | Bulk |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Wave solder capable to 240°C |
| 颜色 | Green |
| PCB安装角度 | Vertical |
| 触点区域镀层材料 | Tin |
| 间距（毫米） | 2.50 [0.098] |
| 外壳材料 | Thermoplastic Polyester |
| 要终止 | Printed Circuit Board |
| 材料阻燃等级 | UL 94V-0 |
| 产品类型 | Header |
| RoHSELV符合记录 | Always was RoHS compliant |
| 位置数 | 5 |
| 触点材料 | Brass |
| 安装类型 | Through Hole |
| 连接器类型 | Unshrouded |
| 触点表面涂层 | Tin |
| 封装 | Bulk |
| 端子 | Solder |
| 板上成型高度 | 0.118" (3.00mm) |
| 加载位置的数目 | All |
| RoHS指令 | Lead free / RoHS Compliant |
| 工厂包装数量 | 3500 |
| 安装方式 | Vertical |
| 产品种类 | Board to Board & Mezzanine Connectors |
| 端接类型 | Through Hole |
| 位置/触点数 | 5 |
| RoHS | RoHS Compliant |
| 连接器类型 | Unshrouded |
| 间距 | 0.098" (2.50mm) |
| 排数 | 1 |
| 触头配接长度 | 0.118" (3.00mm) |
| 位置数 | 5 |
| 端接 | Solder |
| 加载的针脚数 | All |
| 触头镀层 | Tin |
| 装配类型 | Through Hole |
| 系列 | Mini-Match, AMP |
| 颜色 | Green |
| 触点数目 | 5 |
| 主体向性 | 直 |
| 最高工作温度 | +85°C |
| 安装类型 | 通孔 |
| 最低工作温度 | -40°C |
| 端接方法 | 焊接 |
| 外壳材料 | PET |
| 触点材料 | 黄铜 |
| 行数 | 1 |
| 节距 | 2.5mm |
| 触点电镀 | 锡镀镍 |
| 额定电压 | 250 V 交流，300 V 直流 |
| Centerline (Pitch) | 2.5 mm [ .098 in ] |
| 端子类型 | 公端 |
| 封装方法 | 盒 |
| 端子基材 | 黄铜 |
| 应力消除 | 不带 |
| PC 板端接方法 | 通孔 |
| UL 易燃性等级 | UL 94V-0 |
| 接合对准 | 不带 |
| 端子接触部电镀材料 | 锡 |
| 壳体颜色 | 绿色 |
| 产品类型 | 连接器 |
| PCB 安装固定 | 不带 |
| 线缆类型 | 分离式导线 |
| 焊尾端子电镀材料 | 镍打底镀锡 |
| PCB Mounting Style | Through Hole |
| PCB 安装方向 | 垂直 |
| 连接器种类 | 插头 |
| 封装数量 | 3500 |
| Termination End Plating Material | Tin |
| 连接器和端子端接到 | 印刷电路板 |
| 配合锁扣 | Without |
| mating | 5164711-5 |
