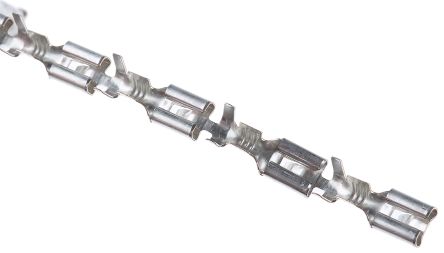

图片仅供参考,产品以实物为准
| 规格书 |
 281197-2 FASTIN-FASTON Connector 187 sr rec ctc 3D PDF 1654742_HOUSEHOLD_APPLIANCES_RAST5 FASTIN-FASTON Connector, 187 rec ctc FASTIN-FASTON Connector, 187 rec ctc |
| 文档 |
281197-2 Statement of Compliance RoHS 2 Statement 281197-2.pdf |
| Rohs | Lead free / RoHS Compliant |
| RoHS信息 | 281197-2 Statement of Compliance |
| 三维模型 | 281197-2.pdf |
| 标准包装 | 24,000 |
| Terminal 型 | Standard |
| 性别 | Female |
| Tab 宽度 | 0.187 (4.75mm) |
| Tab 厚度 | 0.032 (0.81mm) |
| Tab 长度 | 0.250 (6.35mm) |
| 长度 - 总体 | 0.591 (15.00mm) |
| 终止 | Crimp |
| 线规 | 13-17 AWG |
| 绝缘的 | Non-Insulated |
| 安装类型 | Free Hanging (In-Line) |
| 特点 | Serrated Termination |
| 颜色 | - |
| 包装材料 | Tape & Reel (TR) |
| Contact 材料 | Phosphor Bronze |
| 触点表面涂层 | Tin |
| Insulation 直径 | 0.118 ~ 0.169 (3.00mm ~ 4.29mm) |
| RoHS | RoHS Compliant |
| 产品 | Faston Terminals |
| 系列 | 187 |
| 性别 | Female |
| 评论 | Interleaf package between terminals. |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 表面处理 | Pre-Tin |
| Wire Range (mm AWG) | 1.00-2.50² [17-13.5] |
| FASTON | Yes |
| 材质 | Phosphor Bronze |
| 包装方式 | Strip |
| 压接形式 | F-Crimp |
| Insulation Diameter (mm in) | 3.05-4.32 [.120-.170] |
| RoHSELV符合记录 | Always was RoHS compliant |
| 插入力 | Normal |
| 标签飞度（毫米） | 4.75 x 0.81 [.187 x .032] |
| WireCable类型 | Regular Wire |
| 插座样式 | Straight |
| 行 | FASTIN-FASTON .187 |
| 产品类型 | Receptacle |
| 绝缘技术支持 | With |
| 片厚度 | 0.032" (0.81mm) |
| 片宽度 | 0.187" (4.75mm) |
| 产品特点 | Serrated Termination |
| 安装类型 | Free Hanging (In-Line) |
| 线规 | 13-17 AWG |
| 长度 - 总体 | 0.591" (15.00mm) |
| 触点表面涂层 | Tin |
| 封装 | Tape & Reel (TR) |
| 绝缘直径 | 0.118" ~ 0.169" (3.00mm ~ 4.29mm) |
| 标准包装 | 8,000 |
| 绝缘 | Non-Insulated |
| 端子 | Crimp |
| 触点材料 | Phosphor Bronze |
| 终端类型 | Standard |
| 片长度 | 0.250" (6.35mm) |
| RoHS指令 | Lead free / RoHS Compliant |
| 连接器类型 | Power Connector |
| 触点电镀 | Tin |
| 长度 | 15mm |
| 线径规格 | 17 → 13 AWG |
| 连接器类型 | 快速断开终端, 母座 |
| 系列 | FASTIN-FASTON .187 |
| 最大电线尺寸 AWG | 13AWG |
| 绝缘 | 非绝缘 |
| 触点材料 | 磷铜 |
| 最小电线尺寸 AWG | 17AWG |
| 最大电线尺寸 mm2 | 2.5mm² |
| 触点电镀 | 锡 |
| 长度 | 15mm |
| 接片尺寸 | 4.75 x 0.81mm |
| 最小电线尺寸 mm2 | 1mm² |
| 接受的电线绝缘直径范围 | 3 – 4.3 mm [ .12 – .17 in ] |
| Wire Size (AWG) | 17 – 13 |
| 端子类型 | 母端 |
| 总长 | 15 mm [ .59 in ] |
| 封装方法 | 卷 |
| 端子基材 | 磷青铜 |
| 绝缘 | No |
| Wire Stop | No |
| Insulated Wire Support | Yes |
| Locking Lance Height (mm) | 1.2 |
| Wire Size (mm²) | 1 – 2.5 |
| Extraction Force (Newton) | 4 |
| 电镀材料 | 预镀锡, 预镀锡 |
| 断开类型 | 快速断开, 快速断开 |
| Connection Capacity | Single |
| 线缆类型 | 常规导线 |
| 公端宽度 | 4.75 mm [ .187 in ] |
| 接合固定类型 | 锁定枪 |
| 端子方向 | 直式 |
| 插入力 | 普通 |
| 压接类型 | F-Crimp |
| 封装数量 | 8000 |
| 注释 | 端子之间的中间层包装。 |
| 公端厚度 | .81 mm [ .032 in ] |
| 完全绝缘 | 是 |
| Terminates To | Wire & Cable |
| usewith | 175979-2 175979-1 6-175979-6 |
