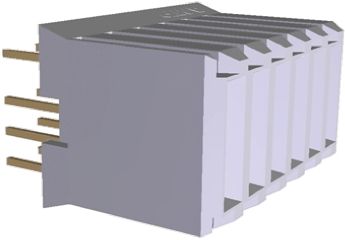

图片仅供参考,产品以实物为准
| 规格书 |
 120953 RECEPTACLE ASSEMBLY, UNIVERSAL POWER MODULE 3D PDF High Speed Backplane Connectors catalog - Z-PACK HM-Zd Connector POWER_CONNECTORS_CATALOG_SEC01_BOARD_TO_BOARD High Speed Backplane Connectors catalog - Z-PACK HS3 Connector 2_PIECE_POWER_CONNECTORS_qrg_4-1773458-1 MD_120953-3_08122016251_dmtec |
| 文档 |
120953-3 Statement of Compliance RoHS 2 Statement |
| Rohs | Lead free / RoHS Compliant |
| RoHS信息 | 120953-3 Statement of Compliance |
| 标准包装 | 31 |
| Connector 用法 | Backplane |
| Connector 型 | Receptacle, Female Blade Sockets |
| Connector 风格 | Blade Power |
| 位置数 | 6 |
| 加载的触点数 | All |
| 球场 | - |
| 行数 | 1 |
| 列数 | - |
| 安装类型 | Through Hole |
| 终止 | Press-Fit |
| 触点布局，类型 | 6 Power |
| 特点 | - |
| 触点表面涂层 | Gold |
| 触点涂层厚度 | 3µin (0.08µm) |
| 颜色 | Gray |
| 包装材料 | Tube |
| 额定电流 | - |
| 材料可燃性等级 | UL94 V-0 |
| 操作温度 | -55°C ~ 125°C |
| 额定电压 | 250V |
| 类型 | Power |
| 性别 | RCP |
| 端接方式 | Press Fit |
| 安装 | Through Hole |
| 身体上的取向 | Straight |
| 标准包装 | Rail / Tube |
| RoHSELV合规性 | RoHS compliant, ELV compliant |
| Lead Free Solder Processes | Not relevant for lead free process |
| 端子尾部电镀 | Tin |
| PCB安装角度 | Vertical |
| 键控 | No |
| 外壳材料 | Polyester |
| 发表类型 | Compliant Post |
| 外壳颜色 | Gray |
| 触点区域镀层材料 | Gold (50) over Nickel |
| 产品类型 | Receptacle |
| RoHSELV符合记录 | Always was RoHS compliant |
| 位置数 | 6 |
| 触点材料 | High Current Copper Alloy |
| 连接器用途 | Backplane |
| 触点布局，典型 | 6 Power |
| 安装类型 | Through Hole |
| 额定电压 | 250V |
| 颜色 | Gray |
| 材料阻燃等级 | UL94 V-0 |
| 连接器类型 | Receptacle, Female Blade Sockets |
| 触点表面涂层 | Gold |
| 封装 | Tube |
| 工作温度 | -55°C ~ 125°C |
| 行数 | 1 |
| 加载位置的数目 | All |
| 端子 | Press-Fit |
| Contact Finish Thickness | 3µin (0.08µm) |
| 连接器类型 | Blade Power |
| RoHS指令 | Lead free / RoHS Compliant |
| 触点数 | 6 |
| 系列 | Z-PACK HS3 |
| 工厂包装数量 | 31 |
| 安装方式 | Vertical |
| 产品种类 | Power to the Board |
| 额定电流 | 16 A |
| 触点电镀 | Gold |
| 端接类型 | Solder |
| 位置/触点数 | 6 |
| 安装风格 | Through Hole |
| 间距 | 3 mm |
| RoHS | RoHS Compliant |
| 工作温度范围 | -55C to 120C |
| 端口数 | 1 Port |
| 产品高度（mm ） | 12.15 mm |
| 端子数 | 6 |
| 产品长度（mm ） | 18.5 mm |
| No. of Contacts | :6 |
| 接触端子 | :Press Fit Vertical |
| No. of Rows | :1 |
| Weight (kg) | 0.05 |
| Tariff No. | 85369010 |
| associated | 120956-1 120956-2 1645498-4 5646956-1 5646956-2 5646956-3 More> |
