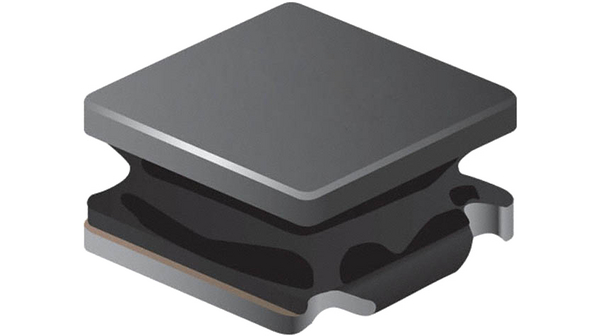

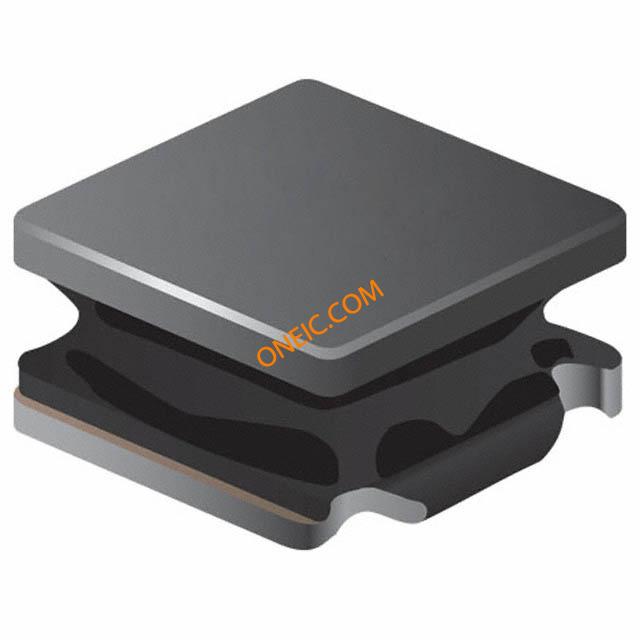

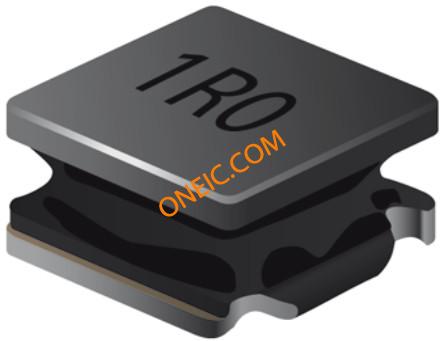

图片仅供参考,产品以实物为准
| 规格书 |
 SRN3015 Series |
| 文档 |
Magnetic products Oct/2013 SRN3015 Series Material Declaration |
| Rohs | Lead free / RoHS Compliant |
| 标准包装 | 2,000 |
| 电感 | 18µH |
| 当前 | 650mA |
| 电流 - 饱和 | 620mA |
| 电流 - 温升 | - |
| 型 | Ferrite Core |
| 公差 | ±20% |
| 屏蔽 | Shielded |
| 直流电阻（DCR） | 546 mOhm Max |
| Q因子@ | - |
| 频率 - 自谐振 | 30MHz |
| 应用 | Power Supplies |
| 材料 - 核 | Ferrite |
| 包/盒 | 0.118 L x 0.118 W x 0.059 H (3.00mm x 3.00mm x 1.50mm) |
| 安装类型 | Surface Mount |
| 包装材料 | Tape & Reel (TR) |
| 操作温度 | -40°C ~ 125°C |
| 频率 - 测试 | 1MHz |
| 封装 | Tape & Reel (TR) |
| 额定电流 | 650mA |
| 直流电阻（DCR ） | 546 mOhm Max |
| 高度 - 座高（最大） | 0.059" (1.50mm) |
| 类型 | Wirewound |
| 标准包装 | 2,000 |
| 材料 - 芯 | Ferrite |
| 频率 - 自谐振 | 30MHz |
| 屏蔽 | Shielded |
| 尺寸/尺寸 | 0.118" L x 0.118" W (3.00mm x 3.00mm) |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | Surface Mount |
| 电感 | 18µH |
| 频率 - 测试 | 1MHz |
| 电流 - 饱和 | 620mA |
| 容差 | ±20% |
| 封装/外壳 | Non Standard |
| 其他名称 | SRN3015-180MCT |
| RoHS指令 | Lead free / RoHS Compliant |
| 芯材 | Ferrite |
| 深度 | 3mm |
| 外形尺寸 | 3 x 3 x 1.5mm |
| 身高 | 1.5mm |
| 长度 | 3mm |
| 最大直流电流 | 0.65A |
| 最大直流电阻 | 0.546Ω |
| 最高工作温度 | +125°C |
| 最大的自谐振频率 | 30MHz |
| 最低工作温度 | -40°C |
| 屏蔽 | Yes |
| 产品种类 | Fixed Inductors |
| 工作温度范围 | - 40 C to + 125 C |
| 系列 | SRN3015 |
| 端接类型 | SMD/SMT |
| 单位重量 | 0.001235 oz |
| 自谐振频率 | 30 MHz |
| 表壳长度 | 3 mm |
| 表壳厚度 | 1.5 mm |
| 封装/外壳 | 3 mm x 3 mm |
| 表壳宽度 | 3 mm |
| RoHS | RoHS Compliant |
| 标准包装 | 2,000 |
| 产品范围 | :BOURNS - SRN3015 Series |
| Inductance Tolerance | :± 20% |
| Inductor Construction | :Shielded |
| DC Resistance Max | :0.546ohm |
| RMS Current (Irms) | :650mA |
| Saturation Current (Isat) | :620mA |
| Case Dimensions | :3mm x 3mm x 1.5mm |
| SVHC | :No SVHC (16-Dec-2013) |
| No. of Pins | :2 |
| Self Resonant Frequency Min | :30MHz |
| Weight (kg) | 0.001 |
| Tariff No. | 85045095 |
| CaseSize | 1212 |
| 端子 | SMT |
| associated | SRN3015-180M D00343 3209885-M |
