惠斯登电桥计算器
惠斯通电桥是一个非常有用的电路。当桥完全平衡时，右边电阻相同，左侧电阻（R1=R3，和 R2=Rx），桥两端的电压为零。但是，由于电阻一个小的变化，桥变得不平衡，出现一个电压差。惠斯登电桥应用，例如应变计、压力计、传感器等各种设备。
差分放大器可用于提取共模信号，同时拒绝所有的共模噪声。作为一个非常小的信号变化可以从桥中提取，因为共模噪声很容易被拒绝。
输入参数
V
Ω
Ω
Ω
计算结果
Ω
V

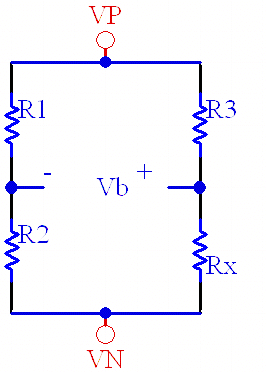

惠斯通电桥电路图
计算公式
桥电压计算
VB = Vin × [Rx/(R3+Rx) - R2/(R1+R2)]
未知电阻计算
Rx = (R2×R3 + R3×(R1+R2)×(VB/Vin)) / (R1 - (R1+R2)×(VB/Vin))
近似公式（当 R3=R1，Rx=R2+δ，且 δ 远小于 R1+R2 时）
VB ≈ Vin × δ/(R1+R2)
因此，桥电压约与误差 δ 成正比，由电阻总和除以一边。
使用说明：
• 点击"计算 VB →"按钮，根据已知的 Rx 计算桥电压
• 点击"← 计算 Rx"按钮，根据已知的桥电压 VB 计算未知电阻 Rx
• 两个计算方向可以分别使用，输入框的值可以手动修改
