迟滞比较器计算器
迟滞比较器是一个具有迟滞回环传输特性的比较器。在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。由于反馈的作用，这种比较器的门限电压是随输出电压的变化而变化的。
该计算器将计算电阻比 R2/R1 和参考电压的滞后曲线，或给定阈值高和低阈值电压给定值的参考电压和电阻比。
注意：使用减号"-"表示负电压。
电源电压
V
V
方向1：已知阈值电压 → 计算电阻比和参考电压
V
V
=
=
方向2：已知电阻比和参考电压 → 计算阈值电压
V
=
=

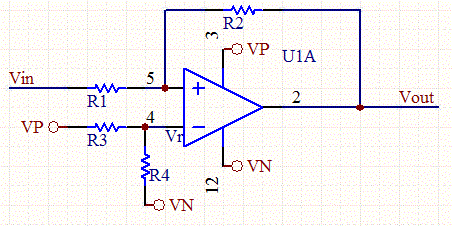

迟滞比较器电路图
计算公式
方向1：已知阈值电压
R2/R1 = (V+ - V-) / (Vth - Vtl)
Vr = (V- + Vth × R2/R1) / (R2/R1 + 1)
方向2：已知电阻比和参考电压
Vth = Vr + (Vr - V-) / (R2/R1)
Vtl = Vr + (Vr - V+) / (R2/R1)
参数说明
- V+ / V-：正/负电源电压
- Vth：高阈值电压
- Vtl：低阈值电压
- Vr：参考电压
- R2/R1：反馈电阻比
使用说明：
• 点击"计算 →"按钮，根据已知的高/低阈值电压计算电阻比和参考电压
• 点击"← 计算"按钮，根据已知的电阻比和参考电压计算高/低阈值电压
• 两个计算方向可以分别使用
