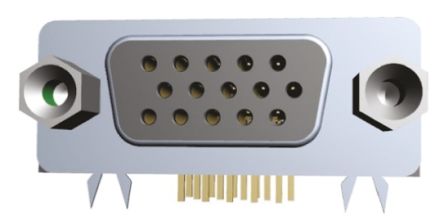

618015330923
| 制造商 | |
| 描述 | 15w female high density D-sub Connector D-Sub Standard Connectors WR-DSUB Female High Density Angled 15p SOCKET, HD D-SUB, R/A, PCB, 15WAY Wurth Elektronik 618 系列 2.54 mm, 5.08 mm 节距 15 路 直角 通孔安装 PCB D-sub 连接器 插座 |
| 分类 |
对参数有疑问？问 AI 助手
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | ||
电气参数
| 量程（°/s） | :WURTH ELEKTRONIK - R/A PCB Mount Dsub | 额定电压 | 125 V ac/dc |
| 最大额定电流 | 3A | ||
机械参数
| 深度 | 21.1mm | 间距 | 2.54 mm, 5.08 mm |
| 宽度 | 12.5mm | 高度 | 12.5 mm |
| 长度 | 30.8mm | 重量 | 0.00988 |
| 包装方式 | Tray | 绝缘类型 | Insulated |
| 外壳尺寸 | :DA | 触头类型 | Stamped / Formed Contacts |
| 安装类型 | Right Angle | 外壳镀层 | Nickel |
| 接触镀层 | Gold | 排数 | 3 |
| 外壳材料（壳体） | Steel | 触头材料 | Copper Alloy |
| 壳体材料 | Steel | 尺寸/外形 | 30.8 x 12.5 x 21.1mm |
| 端接样式 | SMD | 触点数 | 15 |
| 接触件端接 | :Solder | 绝缘材料 - 类型 | Polybutylene Terephthalate (PBT) |
产品信息
| 连接器性别 | Female | 系列 | 618 |
环境参数
| 插拔次数 | :50 | 工作温度 | +85°C |
文档与媒体
PDF 文档
相关型号

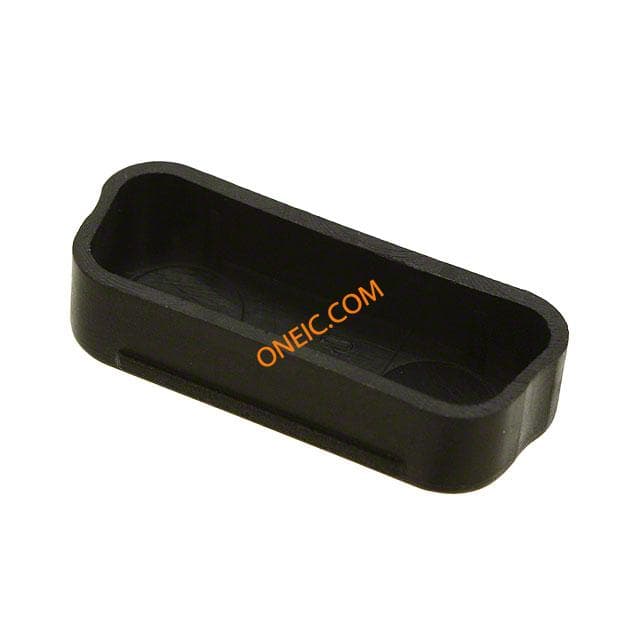

726181103
Wurth Electronics Inc
DUST COVER 15POS D-SUB MALE D-sub Dust Cover 15 way male DUST COVER, DSUB, PLUG, 15WAY Wurth Elektronik 726 系列 D-sub 护盖, 使用于15 引脚 D-Sub 连接器
¥3.0464
详情

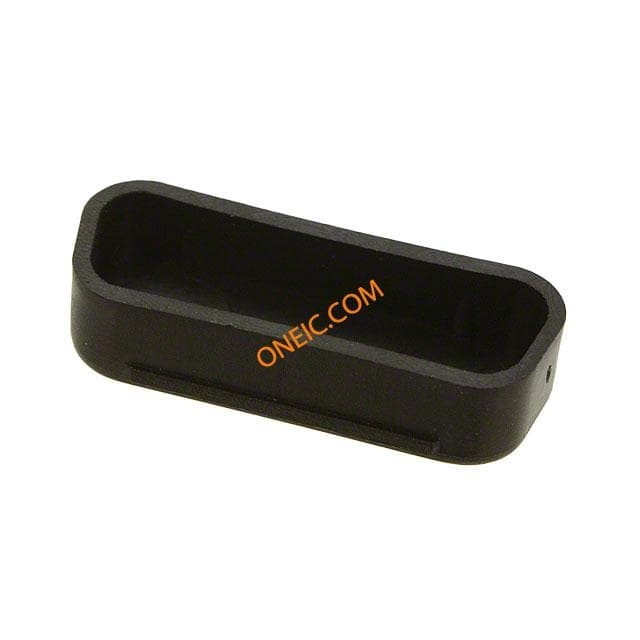

726181101
