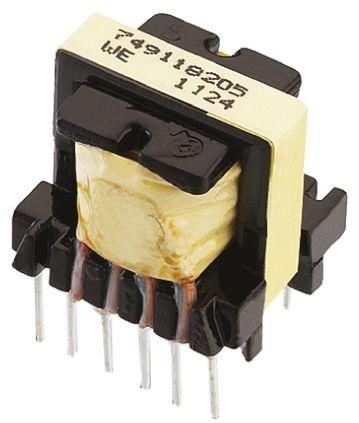

749118205
| 制造商 | |
| 描述 | 電力変圧器 WE-UNIT Transformer 0.9mH 26mohm TRANSFORMER OFF LINE 4000V UNIT Offline Transformer 110-380V 5V 8W Power Transformers WE-UNIT Transformer 0.9mH 26mohm 19:1:1 通孔 电信变压器, 0.9mH, 4.3Ω |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 732-3628 | 标准包装数量 | 462 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 频率 | 132kHz | 电感量 | 900 uH |
| 额定功率 | 9 W | 初级电压 | 120 ~ 385V |
| 隔离电压 | 4000Vrms | 直流电阻（DCR）（最大） | 4.3Ω |
| 额定电流（每触点） | 0.85 A | 次级直流电阻（DCR） | 26mΩ |
| 匝数比 - 初级:次级 | 19:1:1 | ||
机械参数
| 深度 | 18mm | 宽度 | 18 mm |
| 高度 | 16.5 mm | 长度 | 18 mm |
| 包装方式 | Tray | 安装类型 | Through Hole |
| 尺寸/外形 | 18.00mm L x 16.50mm W | 端接样式 | Through Hole |
| 安装高度（最大） | 18.00mm | ||
产品信息
| 类型 | For AC/DC Converters | 系列 | WE-UNIT |
| 应用 | LED Drivers, AC/DC SMPS | 目标芯片组 | NCP101x, NCP105x |
| 芯片组制造商 | On Semiconductor | ||
环境参数
| 工作温度 | -40°C ~ 125°C | 最高温度限值 | +125°C |
