点击放大查看

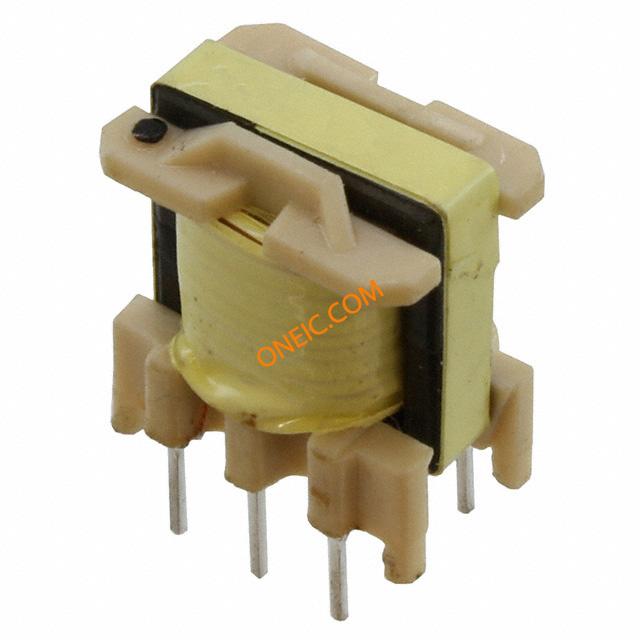

7491181012
| 制造商 | |
| 描述 | 電力変圧器 WE-UNIT Off-Line 2.8mH 10kHz 11ohm TRANSFORMER OFF LINE 4000V UNIT Offline Transformer 110-380V 12V 3W Power Transformers WE-UNIT Off-Line 2.8mH 10kHz 11ohm 8.1:1 通孔 电信变压器, 2.8mH, 11Ω |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 制造商 | Wurth Electronics | 其他名称 | 732-3639 |
| 标准包装数量 | 1,056 | ||
合规参数
| RoHS | RoHS 認証 | ||
电气参数
| 频率 | 132kHz | 电感量 | 2.8 mH |
| 额定功率 | 3 W | 最大频率 | 15 mm |
| 初级电压 | 120 ~ 385V | 峰值脉冲功率 | 3 W |
| 隔离电压 | 4000Vrms | 直流电阻（DCR）（最大） | 11Ω |
| 次级直流电阻（DCR） | 290mΩ | 匝数比 - 初级:次级 | 8.1:1 |
机械参数
| 深度 | 16.8mm | 宽度 | 15 mm |
| 高度 | 11 mm | 长度 | 16.8 mm |
| 包装方式 | Tray | 端部尺寸（如SMD/SMT、14mm等） | Through Hole |
| 安装类型 | Through Hole | 封装形式 | Tray |
| 尺寸/外形 | 15.00mm L x 11.00mm W | 端接样式 | Through Hole |
| 安装高度（最大） | 11 mm | ||
产品信息
| 类型 | Off-Line Transformer We-Unit | 系列 | WE-UNIT |
| 应用 | LED Drivers, AC/DC SMPS | 目标芯片组 | NCP101x, NCP105x |
| 芯片组制造商 | On Semiconductor | ||
环境参数
| 工作温度 | -40°C ~ 125°C | 最高温度限值 | +125°C |
| 结工作温度 | - 40 C to + 125 C | ||
