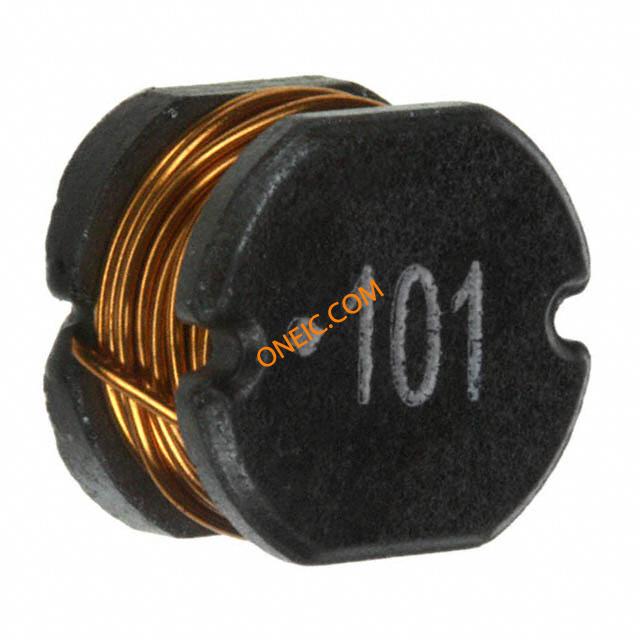

74477520
| 制造商 | |
| 描述 | 固定インダクタ WE-PD2 Inductor 10kHz 100uH 0.77A INDUCTOR POWER 100UH .77A SMD Power inductor SMD WE-PD2 L 100uH 0.77A Fixed Inductors WE-PD2 Inductor 10kHz 100uH 0.77A CHOKE, SMD, 100UH Wurth WE-PD2 系列 铁氧体芯材 绕线贴片电感器, 100 μH ±10%, 770mA Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SMD Power Inductors | 制造商 | Wurth Electronics |
| 其他名称 | 732-1292-2 | 标准包装数量 | 500 |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | RoHS 認証 | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | 10 % |
| 电感量 | 100 uH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series |
| 测试频率 | 1 kHz | 电感量范围 | :± 10% |
| 输入电阻 | 430 mOhms | 直流电阻（DCR） | 430 mOhm Max |
| 最大额定电流 | 770mA | 中心/截止频率 | 7 MHz |
| 直流电阻（DCR）（最大） | :0.43ohm | 自谐振频率 | 7MHz |
| 饱和电流（Isat） | :860mA | 串联饱和电流 | 860mA |
| 初始电阻（最小） | 430mΩ | 电源电流（禁用）（最大） | 0.77 A |
| 通态电流（It (RMS)）（最大） | :770mA | ||
机械参数
| 尺寸 | 7 mm W x 7.8 mm L x 5 mm H | 深度 | 7mm |
| 宽度 | 7 mm | 高度 | 5mm |
| 长度 | 7.8mm | 重量 | 0.0009 |
| 包装方式 | Tape & Reel (TR) | 屏蔽 | Unshielded |
| 端部尺寸（如SMD/SMT、14mm等） | SMD/SMT | 本体尺寸 | 7.8 mm |
| 高度（最大） | 5 mm | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | Reel | 磁芯材质 | Ferrite |
| 尺寸/外形 | 0.307" L x 0.276" W (7.80mm x 7.00mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :7.8mm x 7mm x 5mm | 安装高度（最大） | 0.217" (5.50mm) |
产品信息
| 类型 | SMD Power Inductor | 系列 | WE-PD2 |
| 产品子类型 | SMD Power Inductors | 单元数量 | 500 |
环境参数
| 工作温度 | -40°C ~ 125°C | 结工作温度 | - 40 C to + 125 C |
文档与媒体
在线文档
在线文档
在线文档
PDF 文档
PDF 文档
PDF 文档
