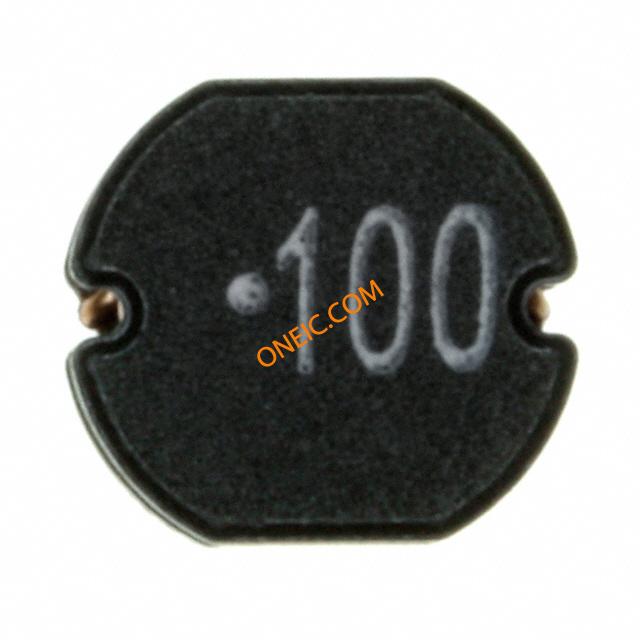

点击放大查看
74477510
| 制造商 | |
| 描述 | Fixed Inductors Pwr Choke Inductor 10uH 10% 2.3A INDUCTOR POWER 10UH 2.3A SMD Power inductor SMD WE-PD2 L 10uH 2.3A Fixed Inductors WE-PD2 Inductor 10kHz 10uH 2.3A CHOKE, SMD, 10UH Wurth WE-PD2 系列 铁氧体芯材 绕线贴片电感器, 10 μH ±10%, 2.3A Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1284-2 |
| 标准包装数量 | 500 | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | 10 % |
| 电感量 | 10 uH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series |
| 测试频率 | 1 kHz | 电感量范围 | :± 10% |
| 直流电阻（DCR） | 70 mOhm Max | 最大额定电流 | 2.3 A |
| 直流电阻（DCR）（最大） | :0.07ohm | 自谐振频率 | 23 MHz |
| 饱和电流（Isat） | :2.95A | 串联饱和电流 | 2.95A |
| 初始电阻（最小） | 0.07 Ohms | 通态电流（It (RMS)）（最大） | :2.3A |
机械参数
| 深度 | 7mm | 宽度 | 7 mm |
| 高度 | 5mm | 长度 | 7.8mm |
| 重量 | 0.0009 | 包装方式 | Reel |
| 屏蔽 | Unshielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 5 mm | 磁芯材质 | Ferrite |
| 尺寸/外形 | 7 mm W x 7.8 mm L x 5 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :7.8mm x 7mm x 5mm | 安装高度（最大） | 0.217" (5.50mm) |
产品信息
| 类型 | SMD Power Inductor | 系列 | WE-PD2 |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
