点击放大查看

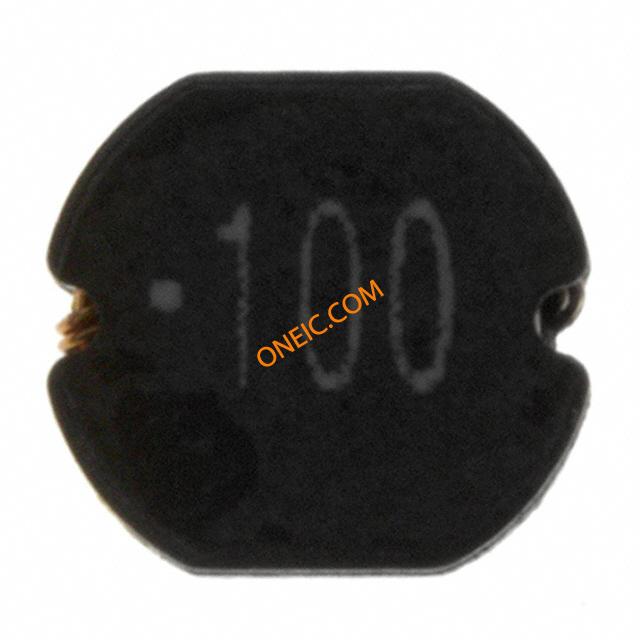

7447745100
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | 固定インダクタ WE-PD2 Inductor 10uH 100kHz 1.70A INDUCTOR POWER 10UH 1.7A SMD Inductor SMD WE-PD2 5820 10uH 1,6A Fixed Inductors WE-PD2 Inductor 10uH 100kHz 1.70A CHOKE, SMD, 10UH Wurth WE-PD2 系列 铁氧体芯材 绕线贴片电感器, 10 μH ±20%, 1.7A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1320-2 |
| 标准包装数量 | 2,000 | 工厂包装数量 | 2000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | ±20% |
| 电感量 | 10µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD2 Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 130 mOhm Max | 最大额定电流 | 1.7A |
| 直流电阻（DCR）（最大） | :0.13ohm | 自谐振频率 | 28MHz |
| 饱和电流（Isat） | :1.6A | 串联饱和电流 | 1.6A |
| 初始电阻（最小） | 130mΩ | 通态电流（It (RMS)）（最大） | :1.7A |
机械参数

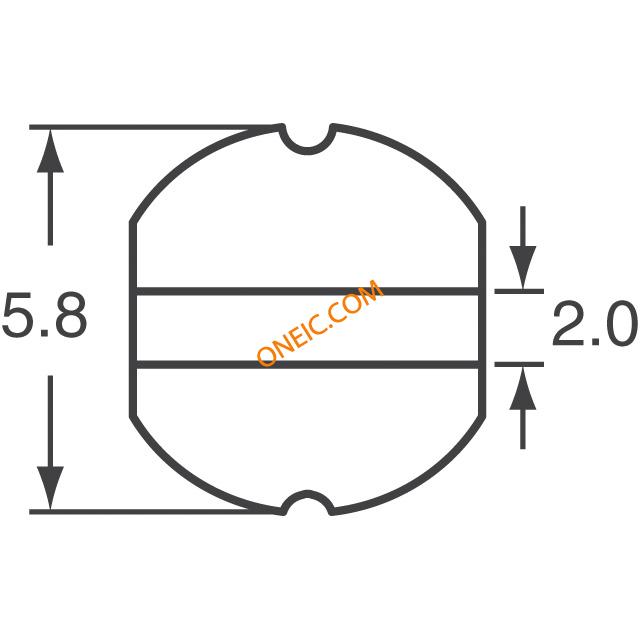

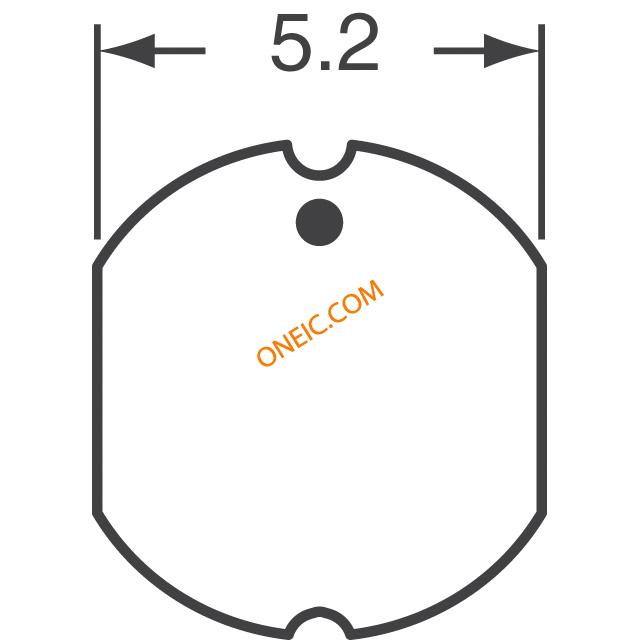

| 深度 | 5.8mm | 宽度 | 5.2 mm |

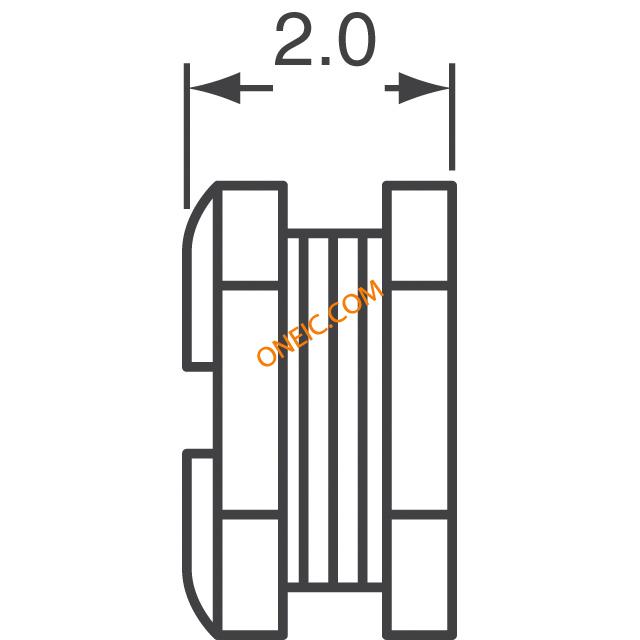

| 高度 | 2mm | 长度 | 5.2mm |
| 重量 | 0.0002 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Unshielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | Non Standard | 磁芯材质 | Ferrite |
| 尺寸/外形 | 0.228" L x 0.205" W (5.80mm x 5.20mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :5.8mm x 5.2mm x 2mm | 安装高度（最大） | 0.091" (2.30mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-PD2 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
文档与媒体
相关型号
LT3598EUF#PBF
Analog Devices, Inc.
LED DRVR 60Segment 3.3V/5V/9V/12V/15V/18V/24V 24-Pin QFN EP IC LED DRIVR WHITE BCKLGT 24-QFN LT3598EUF#PBF, LCD Display Driver 60-Segments, 3.2 to 30V, 24-Pin QFN24 IC, LED DRIVER, 6CH, 30MA, 24QFN IC, LED DRIVER, BOOST, QFN-24 60段 LCD 显示驱动器, 3.2 → 30 V, 24引脚 QFN封装
LT3580EMS8E#PBF
Analog Devices, Inc.
Conv DC-DC Single Inv/Step Up 2.5V to 32V 8-Pin MSOP EP IC REG BOOST INV SEPIC 2A 8MSOP LT3580EMS8E#PBF, Boost Converter, Inverting, Step Up 2.8A Adjustable, 42V, 2200kHz, 8-Pin MSOP EP IC BOOST/INVERTING DC/DC CONVERTER MSOP8 SW REG, 2A, BOOST/ INVERT, 8MSOP Linear Technology 反相、升压 转换器, 2.8A, 可调输出, -0.4 → 42 V, 2200 kHz, 8针 MSOP封装

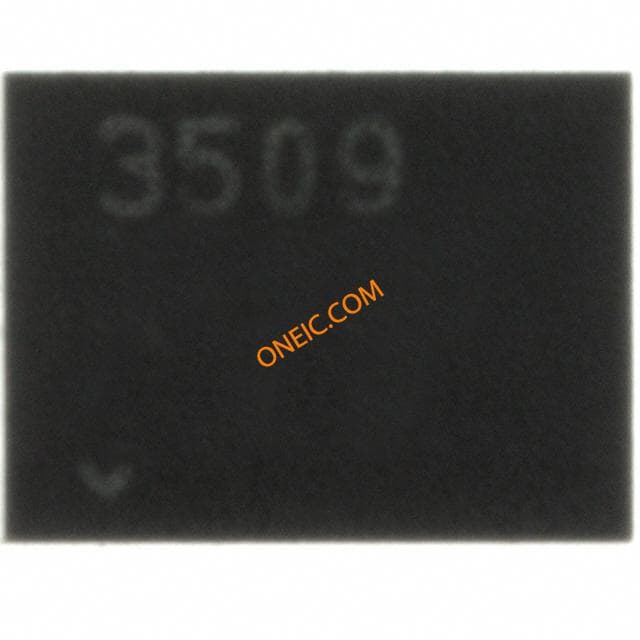

LT3509EDE#PBF
