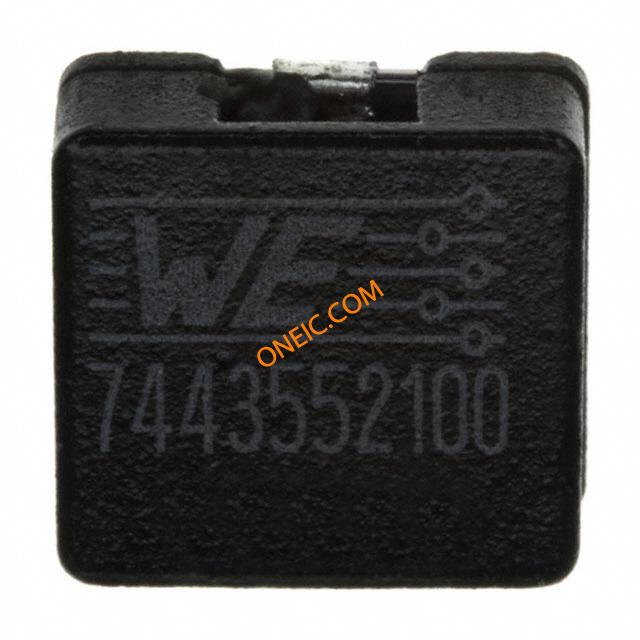

7443552100
| 制造商 | |
| 描述 | Fixed Inductors WE-HCI Inductor 1uH 100kHz 16A INDUCTOR POWER 1.0UH 16A SMD Inductor SMD high current WE-HCI 1.0uH INDUCTOR, SMD, HIGH CURRENT, 0.78UH |
| 分类 |
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-1132-2 |
| 标准包装数量 | 800 | 工厂包装数量 | 800 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | ±20% |
| 电感量 | 1µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-HCI Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 3.3 mOhm | 最大额定电流 | 16A |
| 直流电阻（DCR）（最大） | :3300µohm | 自谐振频率 | 80MHz |
| 饱和电流（Isat） | :20A | 串联饱和电流 | 20A |
| 初始电阻（最小） | 3.3mΩ | 通态电流（It (RMS)）（最大） | :16A |
机械参数
| 深度 | 10.2mm | 宽度 | 10.2 mm |
| 高度 | 4mm | 长度 | 10.5mm |
| 重量 | 0.002 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | WE-Perm | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 尺寸/外形 | 0.413" L x 0.402" W (10.50mm x 10.20mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :10.5mm x 10.2mm x 4mm | 安装高度（最大） | 0.165" (4.20mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-HCI |
环境参数
| 工作温度 | -40°C ~ 155°C | ||
文档与媒体
