7427511
| 制造商 | |
| 描述 | EMIフィルタ ビーズ、チョーク、アレイ WE-SUKW 5-Hole 25MHz 272ohm FERRITE BEAD 416 OHM 5.0A SMD 5-hole-ferrite SMD beads 2.5 turns 5W700 EMI Filter Beads, Chips & Arrays WE-SUKW 5-Hole 25MHz 272ohm FERRITE BEAD, 5A, 2018 Wurth Elektronik 铁氧体磁珠, 416Ω阻抗 @ 100 MHZ, 适用于电磁干扰抑制，RFI 抑制 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ferrite Beads on Leads | 制造商 | Wurth Electronics |
| 其他名称 | 732-2375-2 | 标准包装数量 | 1,000 |
| 工厂包装数量 | 1000 | ||
合规参数
| RoHS | RoHS 認証 | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85049011 | ||
电气参数
| 阻抗 | 416 Ohms | 容差 | :- |
| 滤波器类型 | Differential Mode - Single | 测试频率 | 100 MHz |
| 额定直流电流 | :5A | 最大额定电流 | 5A |
| 阻抗 @ 频率 | 416 Ohm @ 100MHz | 直流电阻（DCR）（最大） | :0.003ohm |
| 电源电流（禁用）（最大） | 5 A | ||
机械参数

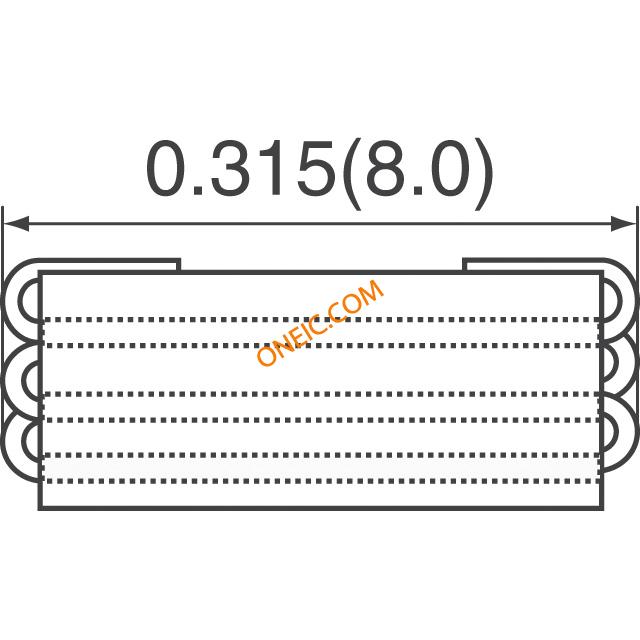

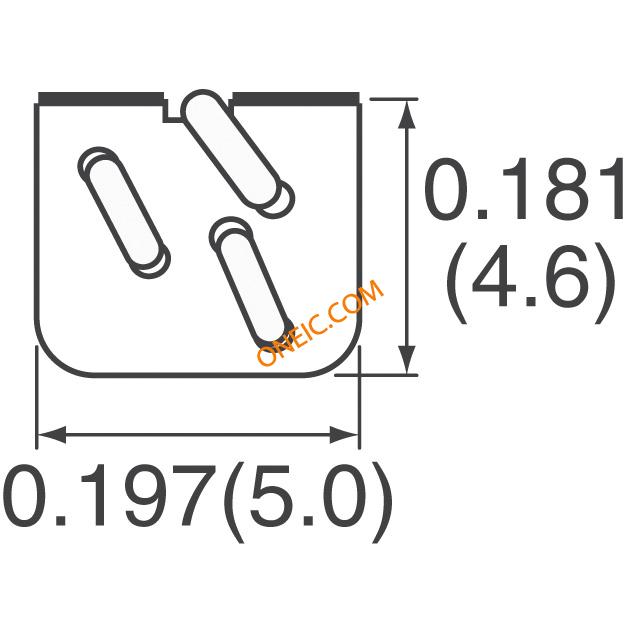

| 尺寸 | 5 mm W x 5.5 mm L x 4.6 mm H | 深度 | 5mm |
| 宽度 | 5 mm | 高度 | 4.6mm |
| 长度 | 8mm | 重量 | 0.0017 |
| 材料（通用） | 5W700 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Unshielded | 端部尺寸（如SMD/SMT、14mm等） | SMD/SMT |
| 本体尺寸 | 5.5 mm | 高度（最大） | 4.6 mm |
| 安装类型 | Surface Mount | 封装形式 | 5.5 mm x 5 mm x 4.6 mm |
| 安装特性 | :SMD | 尺寸/外形 | 0.217" L x 0.197" W (5.50mm x 5.00mm) |
| 端接样式 | SMD/SMT | 外径-未扩张 | :0.5mm |
产品信息
| 类型 | Bead | 系列 | WE-SUKW |
| 产品子类型 | Ferrite Beads | 单元数量 | 1000 |
| 其他规格 | :2mm | 应用细节 | EMI Suppression, RFI Suppression |
环境参数
| 工作温度 | - 40 C to + 125 C | 结工作温度 | - 40 C to + 125 C |
