74271221
| 制造商 | |
| 描述 | EMI/RFI Suppressors & Ferrites Z=270ohms @100Mhz KEY # = 710-74271 Ferrite Core STAR-TEC with Safety Lock 42.2mm 33.6mm 29.5mm General Application FERR RND CBL SNAP 8.5-10.5MM GRY STAR-TEC snap ferrite 8.5-10.5mm cable Ferrite Clamp On Cores STAR-TEC Snap 25MHz 151ohm FERRITE CORE, SPLIT, 10.5MM Wurth Elektronik STAR-TEC 系列 可开启 铁氧体套管 , 33.6 x 29.5 x 37.7mm, 13mm孔径 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Clamp-On Ferrite Suppressors | 其他名称 | 732-1506 |
| 产品类别 | EMI/RFI Suppressors & Ferrites | 标准包装数量 | 140 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85049011 |
电气参数
| 阻抗 | 270 Ohms | 容差 | 25 % |
| 测试频率 | 100 MHz | 最大频率 | :1GHz |
| 最低频率 | :1MHz | 频率范围 | :1MHz to 1GHz |
| 阻抗 @ 频率 | :270ohm | ||
机械参数
| 深度 | 33.6mm | 形状 | Square |
| 宽度 | 33.6 mm | 高度 | :42.2mm |
| 长度 | 0.590" L (15.00mm) | 重量 | 2.831335 oz |
| 直径 | 13mm | 材料（通用） | 4 W 620 |
| 包装方式 | Bulk | 封装体颜色 | :Grey |
| 高度（最大） | 29.5mm | 电缆开口 | Yes |
| 安装类型 | Free Hanging | 封装形式 | 29.5 mm |
| 内部尺寸 | 0.413" Dia (10.50mm) | 材料表面处理 | :- |
| 外径尺寸 | 1.161" Dia (29.50mm) | 总宽度 | 33.6 mm |
| 总长度 | :42.2mm | 安装特性 | :Snap On Cable |
| 尺寸/外形 | 33.6 mm W x 37.7 mm L x 29.5 mm H | 端接样式 | Sleeve Snap |
| 外缘宽度 | 37.7mm | 外径-未扩张 | 37.7 mm |
产品信息
| 类型 | STAR-TEC with Safety Lock | 设计类型 | Hinged (Snap On), Key Required |
| 系列 | :STAR-TEC | 钥匙类型 | Yes |
| 产品子类型 | Cable Single | 应用细节 | General Application |
环境参数
| 工作温度 | - 25 C to + 105 C | ||
文档与媒体
相关型号
7427711
Wurth Electronics
EMI/RFI サプレッサおよびフェライト STAR-CLIP MNT BKT for 74271112 Ferrite Cores & Accessories Mounting Bracket For 74271112 STAR-TEC MOUNTING CLIP Wurth Elektronik 星型夹 , 26 x 16 x 18.5mm
¥9.0600
详情

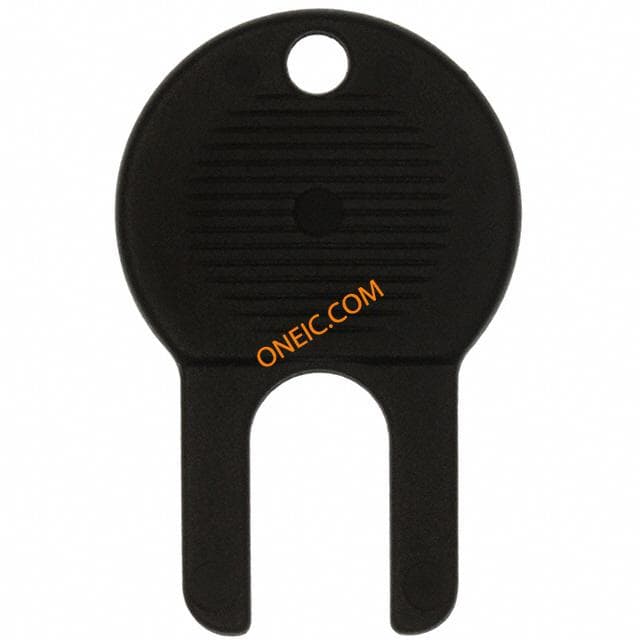

74271
