点击放大查看
74271132
| 制造商 | |

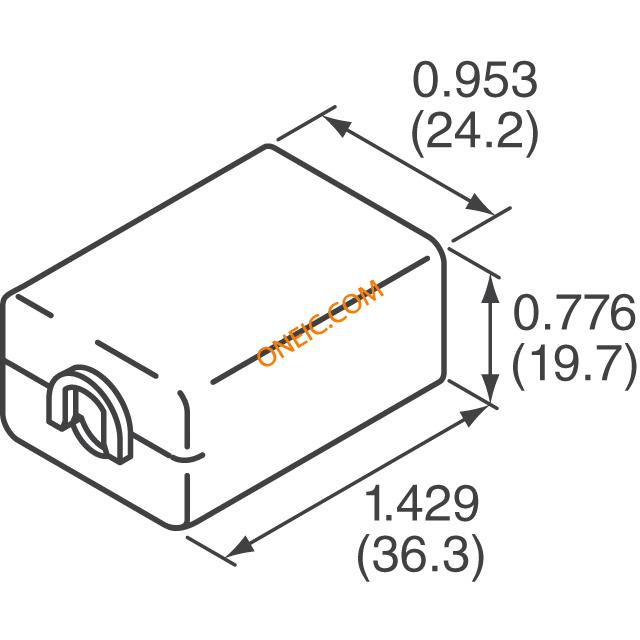

| 描述 | EMI/RFI Suppressors & Ferrites STAR-TEC Snap 25MHz 141ohm FERR RND CABLE SNAP 7-8.5MM GRY STAR-TEC snap ferrite 7.0-8.5mm cable Ferrite Clamp On Cores STAR-TEC Snap 25MHz 141ohm FERRITE CORE, SPLIT, 8.5MM, 241OHM Wurth Elektronik STAR-TEC 系列 可开启 铁氧体套管 , 36.3 x 24.2 x 19.7mm, 9mm孔径, 应用于电磁干扰抑制 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 732-1505 | 产品类别 | Ferrite Clamp On Cores |
| 标准包装数量 | 180 | ||
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85049011 | ||
电气参数
| 阻抗 | 241 Ohm | 测试频率 | 100MHz |
| 最大频率 | :1GHz | 最低频率 | :1MHz |
| 频率范围 | :1MHz to 1GHz | 阻抗 @ 频率 | :241ohm |
机械参数
| 深度 | 24.2mm | 形状 | Square |
| 宽度 | :24.5mm | 高度 | :40.5mm |
| 长度 | 0.590" L (15.00mm) | 重量 | 1.148520 oz |
| 直径 | 9mm | 材料（通用） | 4 W 620 |
| 包装方式 | Bulk | 封装体颜色 | :Grey |
| 高度（最大） | 19.7mm | 电缆开口 | Yes |
| 安装类型 | Free Hanging | 封装形式 | :Split Core |
| 内部尺寸 | 0.334" Dia (8.50mm) | 材料表面处理 | :- |
| 外径尺寸 | 0.826" Dia (21.00mm) | 总宽度 | 24.2 mm |
| 总长度 | :40.5mm | 安装特性 | :Snap On Cable |
| 外缘宽度 | 36.3mm | 外径-未扩张 | 36.3 mm |
产品信息
| 类型 | Round | 设计类型 | Hinged (Snap On), Key Required |
| 系列 | :STAR-TEC | 钥匙类型 | Yes |
| 产品子类型 | Cable Single | 轴数 | 1 |
| 应用细节 | EMI Suppression | ||
环境参数
| 工作温度 | - 25 C to + 105 C | ||
