74270095
| 制造商 | |
| 描述 | EMI/RFI サプレッサおよびフェライト WE-AFB Axial Ferrite 25MHz 115ohm FERRITE CORE 28MM OD Axial ferrite core Ni Zn 28x18x28.5mm Ferrite Cable Cores Z=153ohms @ 100Mhz FERRITE CORE, CYLINDRICAL, 577OHM Wurth Elektronik 铁氧体套管 铁氧体磁芯, 应用于通用电子, 28 mm直径 x 28.5mm |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Ferrite Bead Cores | 制造商 | Wurth Electronics |
| 其他名称 | 732-1564 | 产品类别 | Ferrite Cable Cores |
| 标准包装数量 | 315 | ||
合规参数
| RoHS | RoHS 認証 | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85049011 | ||
电气参数
| 阻抗 | 153 Ohms | 容差 | 25 % |
| 测试频率 | 100 MHz | 阻抗 @ 频率 | :577ohm |
机械参数

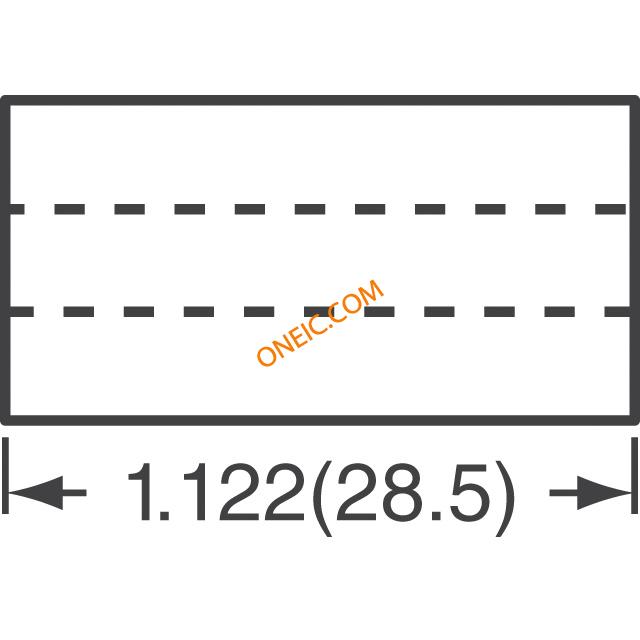

| 尺寸 | 28 mm Dia. x 28.5 mm L | 高度 | 28.5mm |
| 长度 | 0.590" L (15.00mm) | 重量 | 1.846945 oz |
| 材料（通用） | Ferrite | 包装方式 | Bulk |
| 端部尺寸（如SMD/SMT、14mm等） | Axial | 本体尺寸 | 28.5 mm |
| 磁芯材料 | 4 W 1500 | 安装类型 | Free Hanging |

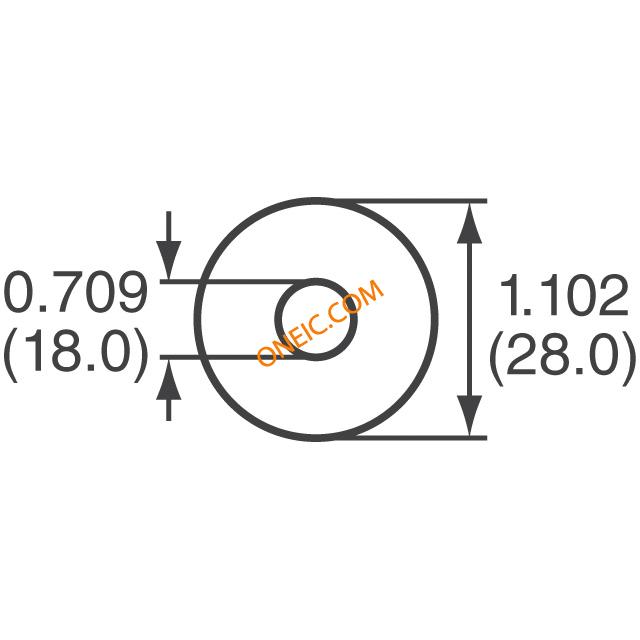

| 内径（孔径） | 18mm | 外径（标称值） | 28mm |
| 封装形式 | Bulk | 内部尺寸 | 0.708" Dia (18.00mm) |
| 材料表面处理 | :4 W 1500 | 外径尺寸 | 1.102" Dia (28.00mm) |
| 总长度 | 28.5 mm | 尺寸/外形 | 28 Dia. x 28.5mm |
| 内径（直径） | 18 mm | 外径 | 28 mm |
| 外径-未扩张 | 28 mm | ||
产品信息
| 类型 | Round | 设计类型 | Solid |
| 系列 | WE-AFB | 产品子类型 | Ferrite Beads |
| 卡标准 | EMI/RFI サプレッサおよびフェライト | 应用细节 | General Electronics |
环境参数
| 工作温度 | - C | 结工作温度 | - 25 C to + 85 C |
