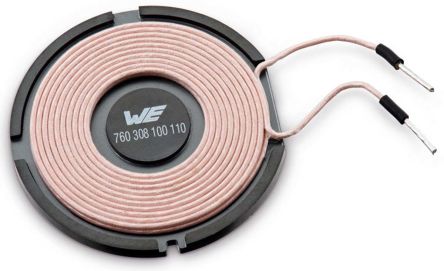

点击放大查看
760308100110
| 制造商 | |
| 描述 | TX 1 COIL 1 LAYER 10A Wurth WE-WPCC 系列 24 μH ±10% 铁氧体 无线充电线圈, 5MHz最大自谐振频率, 180最小质量系数, 6A Idc, 100mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 732-5283 | 标准包装数量 | 60 |
电气参数
| 品质因数 @ 频率 | 180 @ 125kHz | 核心类型 | 铁氧体 |
| 容差 | ±10% | 电感量 | 24µH |
| 电感量范围 | 24 μH | 直流电阻（DCR） | 70 mOhm |
| 最大额定电流 | 6A | 自谐振频率 | 5MHz |
| 25°C时电阻（典型） | 100mΩ | 串联饱和电流 | 10A |
机械参数
| 深度 | 6mm | 高度 | 48mm |
| 直径 | 50mm | 屏蔽 | Unshielded |
| 安装类型 | 轴向 | 尺寸/外形 | 1.97" Dia x 0.24" H (50.0mm x 6.0mm) |
| 连接器间距 | 18mm | ||
产品信息
| 类型 | 1 Coil, 1 Layer | 系列 | WE-WPCC |
| 功能 | Transmitter | ||
环境参数
| 工作温度 | -20°C ~ 105°C | ||
