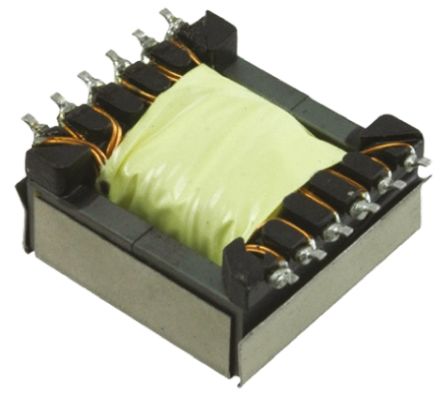

点击放大查看
750311594
| 制造商 | |
| 描述 | TRANS FLYBACK LT3748 15UH SMD 2.33:1 Surface Mount, 15μH Transformers Audio & Signal WE-FB Flyback XFMR 15.00uH +-10% TRANSFORMER FLYBACK LT3748 15UH 10% 2.33:1 表面贴装 回扫变压器, 15μH, 0.035Ω |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Transformers | 其他名称 | 732-2664-2 |
| 产品类别 | Transformers Audio & Signal | 标准包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85043180 | ||
电气参数
| 频率 | 150kHz | 电感量 | 15 uH |
| 额定电压 | :12V | 频率范围 | 150 kHz |
| 初级电压 | 30 ~ 75V | 直流电阻（DCR） | :0.035ohm |
| 辅助电压 | 10V | 隔离电压 | 1500Vrms |
| 最大额定电流 | 18 A | 次级直流电阻（DCR） | 0.015 Ohms |
| 初始电阻（最小） | 35 mOhms | ||
机械参数
| 宽度 | 27.03 mm | 高度 | 13.69 mm |
| 长度 | 32.31 mm | 重量 | 0.01 |
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 封装形式 | 32.31 mm x 27.03 mm x 13.69 mm | 主要材料 | 0.035 Ohms |
| 尺寸/外形 | 32.31mm L x 27.03mm W | 端接样式 | SMD/SMT |
| 安装高度（最大） | 13.69mm | ||
产品信息
| 类型 | For DC/DC Converters | 应用 | Flyback Converters |
| 产品子类型 | Flyback Transformers | 目标芯片组 | LT3573, LT3574, LT3575, LT3748 |
| 芯片组制造商 | Linear Technology | ||
环境参数
| 工作温度 | -40°C ~ 85°C | ||
