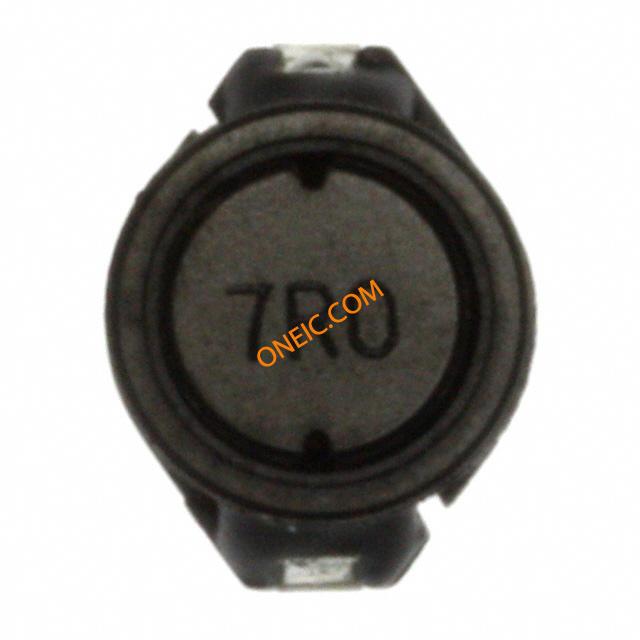

74454068
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | INDUCTOR POWER 6.8UH 2.2A SMD CHOKE, SMD, 6.8UH |
| 分类 |
商业参数
| 其他名称 | 732-1413-2 | 标准包装数量 | 600 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | ±20% |
| 电感量 | 6.8µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD3 Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 55 mOhm Max | 最大额定电流 | 2.2A |
| 直流电阻（DCR）（最大） | :0.055ohm | 自谐振频率 | 23.3MHz |
| 饱和电流（Isat） | :4.1A | 串联饱和电流 | 4.1A |
| 通态电流（It (RMS)）（最大） | :2.2A | ||
机械参数
| 重量 | 0.0013 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |

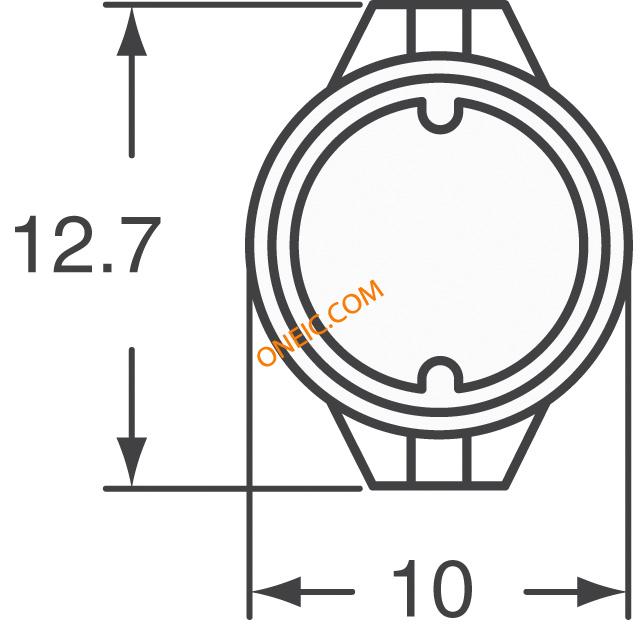

| 磁芯材质 | Ferrite | 尺寸/外形 | 0.500" L x 0.394" W (12.70mm x 10.00mm) |

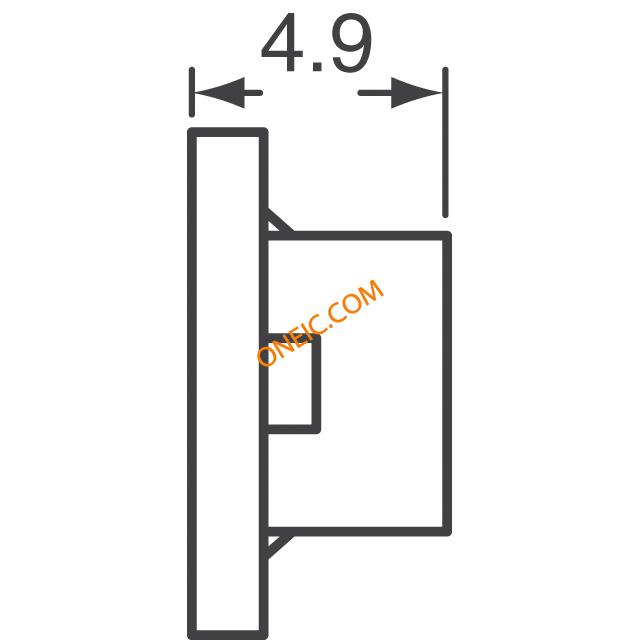

| 总体尺寸 | :12.7mm x 10mm x 4.9mm | 安装高度（最大） | 0.205" (5.20mm) |
产品信息
| 类型 | Wirewound | 系列 | :WE-PD3 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
文档与媒体
相关型号
LT3598EUF#PBF
Analog Devices, Inc.
LED DRVR 60Segment 3.3V/5V/9V/12V/15V/18V/24V 24-Pin QFN EP IC LED DRIVR WHITE BCKLGT 24-QFN LT3598EUF#PBF, LCD Display Driver 60-Segments, 3.2 to 30V, 24-Pin QFN24 IC, LED DRIVER, 6CH, 30MA, 24QFN IC, LED DRIVER, BOOST, QFN-24 60段 LCD 显示驱动器, 3.2 → 30 V, 24引脚 QFN封装
LT3598IUF#PBF
Analog Devices, Inc.
LED DRVR 60Segment 3.3V/5V/9V/12V/15V/18V/24V 24-Pin QFN EP IC LED DRIVR WHITE BCKLGT 24-QFN IC, LED DRIVER, 30MA, 24QFN LED 驱动器
744720
Wurth Electronics Inc
KIT DESIGN FOR LINEAR TECH Wurth Elektronik Power Inductor Inductor Design Kit, 239 Pieces DESIGN-KIT SMD-POWER CHOKES Wurth Elektronik 239件 电感器设计套件, 套件包含功率电感器

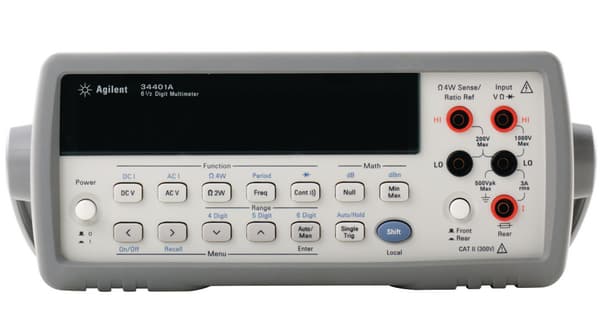

34401A
