点击放大查看
68612014422
| 制造商 | |
| 描述 | CONN ZIF 1MM HORZ BOTTOM SMD 20P Wurth Elektronik 686 Series 1mm 20 Way 1 Row Straight PCB Socket Surface Mount Wire to Board FFC, 1MM, R/A, BOTTOM, ZIIF, 20WAY Wurth Elektronik 686 系列 1mm 节距 20 路 直 SMT FPC 连接器 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 732-2001-2 | 标准包装数量 | 1,500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | ||
电气参数
| 额定电压 | 125V | 最大额定电流 | 1A |
机械参数
| 间距 | 0.039" (1.00mm) | 重量 | 0.0006 |
| 包装方式 | Tape & Reel (TR) | 端接方式 | Solder |
| 引脚间距 | :1mm | 安装类型 | Surface Mount, Right Angle |
| 电缆端类型 | Tapered | 连接器类型 | Bottom Contacts |
| 接触镀层 | Tin | 排数 | 1 |
| 锁定特性 | Slide Lock | 触头材料 | Phosphor Bronze |
| 触点位置 | :Bottom | 壳体材料 | Polyphenylene Sulfide (PPS) |
| FFC/FCB厚度 | 0.30mm | 板面高度 | 0.118" (3.00mm) |
| 触点数 | 20 | 接触件端接 | :Surface Mount Right Angle |
| 位数 | 20 | 接触镀层厚度 | 100µin (2.54µm) |
产品信息
| 类型 | Wire to Board | 连接器性别 | :Plug |
| 系列 | 686 | 产品特性 | Solder Retention, Zero Insertion Force (ZIF) |
环境参数
| 工作温度 | -25°C ~ 85°C | ||
文档与媒体
在线文档
在线文档
在线文档
PDF 文档
PDF 文档
相关型号

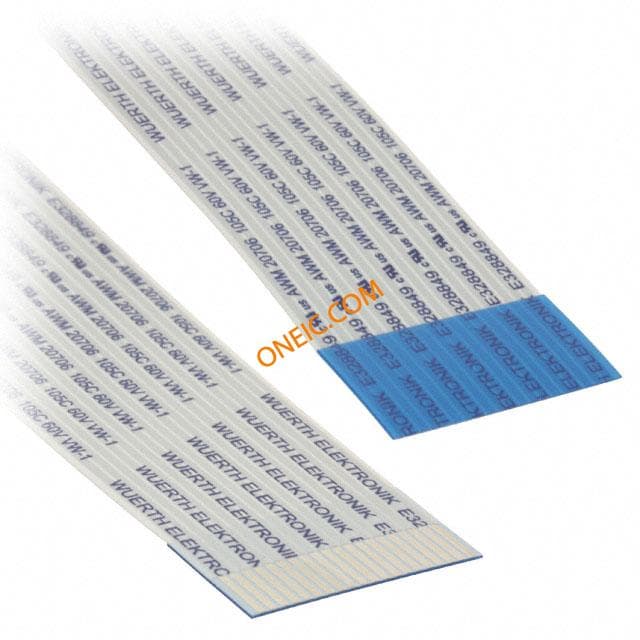

686720200001
Wurth Electronics Inc
CONN ZIF 1.00MM TYPE 2 20P 200MM WR-FFC 1.00mm Cable Type 2 20pin 200mm CABLE, FFC, REV, 1MM, 200MM, 20WAY Wurth Elektronik 6867 系列 200mm FFC 跳线电缆, 1mm节距, 1 A, 60 V 交流
¥9.0600
详情

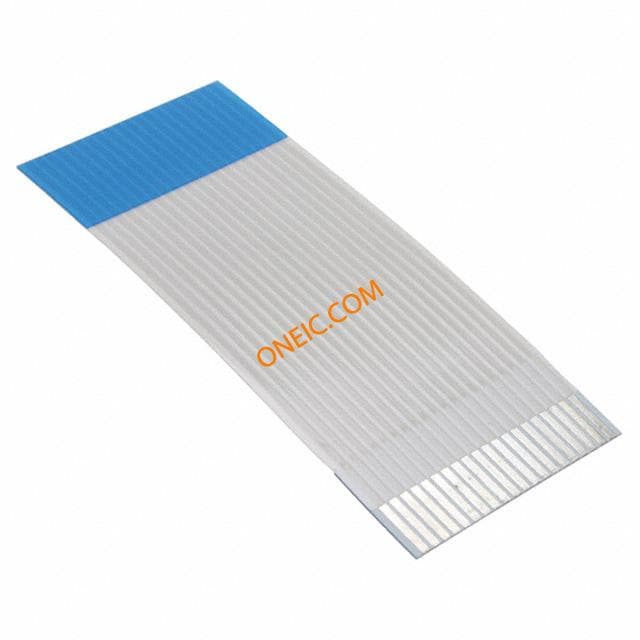

686720050001
Wurth Electronics Inc
CONN ZIF 1.00MM TYPE 2 20P 50MM WR-FFC 1.00mm Cable Type 2 20pin 50mm CABLE, FFC, REV, 1MM, 50MM, 20WAY Wurth Elektronik 6867 系列 50mm FFC 跳线电缆, 1mm节距, 1 A, 60 V 交流
¥9.0600
详情

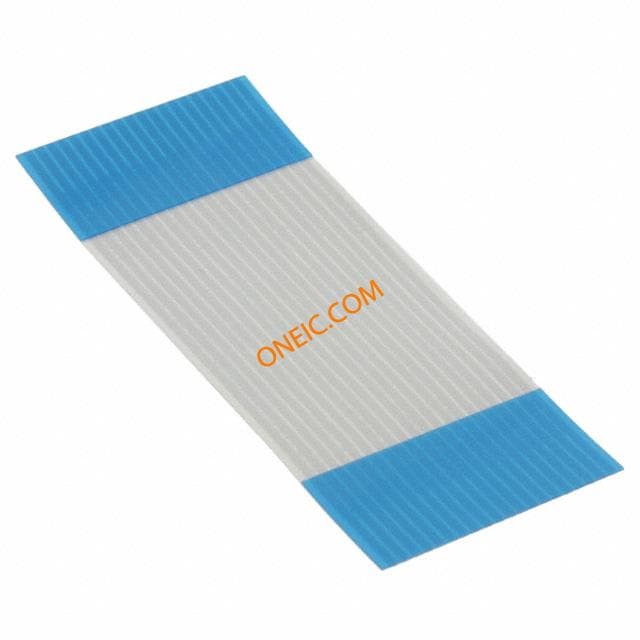

686620050001
Wurth Electronics Inc
CONN ZIF 1.00MM TYPE 1 20P 50MM WR-FFC 1.00mm Cable Type 1 20pin 50mm CABLE, FFC, 1MM, 50MM, 20WAY Wurth Elektronik 6866 系列 50mm FFC 跳线电缆, 1mm节距, 1 A, 60 V 交流
¥9.0600
详情

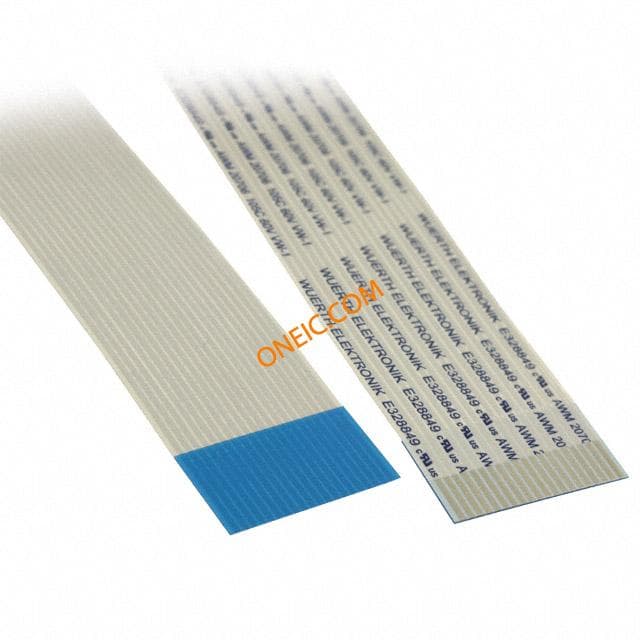

686620200001
