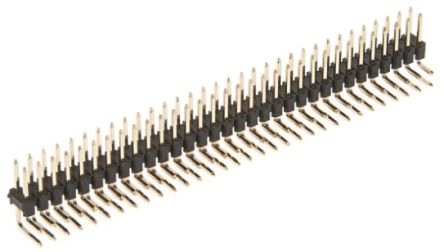

61301021021
| 制造商 | |
| 描述 | CONN HEADER 10POS R/A PIN 2.54MM Wurth Elektronik 613 Series 2.54mm Pitch 10 Way 2 Row Right Angle PCB Header, Solder Pin Termination, 3A Headers & Wire Housings WR-PHD 2.54mm Header 10P 90DEG Dual HEADER, 2.54MM, PIN, R/A, DUAL, 10WAY Wurth Elektronik WR-PHD 系列 2.54mm节距 10路 (2排) 直角 引脚管座, 焊针端接, 3A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 732-2676 | 标准包装数量 | 200 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366930 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 额定电压 | 250 V ac | 最大额定电流 | 3A |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 重量 | 0.0007 | 包装方式 | Bulk |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole, Right Angle |
| 连接器类型 | Header, Unshrouded | 接触镀层 | Gold |
| 排数 | 2 | 触头材料 | Copper Alloy |
| 壳体材料 | Polybutylene Terephthalate (PBT) | 端接样式 | Through Hole |
| 第一触头极性 | Pin (Male) | 触点数 | 10 |
| 接触件端接 | :Through Hole Right Angle | 位数 | 10 |
| 接触长度 - 配合 | 0.236" (6.00mm) | ||
产品信息
| 类型 | Board to Board | 连接器性别 | :Header |
| 系列 | 613 | 产品子类型 | Headers |
| 应用细节 | Board-to-Board | 加载位置数 | All |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
