点击放大查看

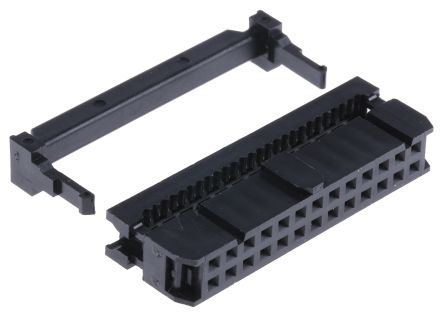

61202623021
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | CONN IDC 2.54MM FEMALE SR 26P 26way 2.54mm IDC Socket + strain relief Headers & Wire Housings WR-BHD 2.54mm CONN 26P Female SOCKET, 2.54MM, IDC, W/STRAIN, 26WAY Wurth Elektronik 612 系列 2行 26路 2.54mm节距 母 IDC 连接器 , 电缆安装 |
| 分类 |
商业参数
| 其他名称 | 732-2105 | 标准包装数量 | 42 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | 材料阻燃等级 | UL 94 V-0 |
电气参数
| 量程（°/s） | :WURTH ELEKTRONIK - WR-BHD Series | 额定电压 | 250 V ac |
| 工作电压 | :250V | 接触电阻 | :20mohm |
| 击穿电压 | :500V | 最大额定电流 | 1A |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 颜色 | Black | 间距 | 0.100" (2.54mm) |
| 重量 | 0.0032 | 包装方式 | Tray |
| 导线类型 | Ribbon Cable | 导线线规 | 28 AWG |
| 排间距 | 0.100" (2.54mm) | 端接方式 | IDC |
| 触头类型 | Female Socket | 柱间距 | :2.54mm |
| 安装类型 | Free Hanging (In-Line) | 连接器类型 | Receptacle |
| 接触镀层 | Gold | 排数 | 2 |
| 材料表面处理 | :- | 触头材料 | Copper Alloy |
| 壳体材料 | PBT | 电缆端接方式 | IDC |
| 端接样式 | IDC | 第一触头极性 | Socket (Female) |
| 连接器颜色 | :Black | 触点数 | 26 |
| 接触件端接 | :IDC / IDT | 位数 | 26 |
产品信息
| 连接器性别 | Female | 系列 | 612 |
| 产品特性 | Feed Through; Polarizing Key, Strain Relief | 产品子类型 | Connectors |
| 应用细节 | Wire-to-Board | ||
环境参数
| 工作温度 | +125°C | ||
文档与媒体
相关型号

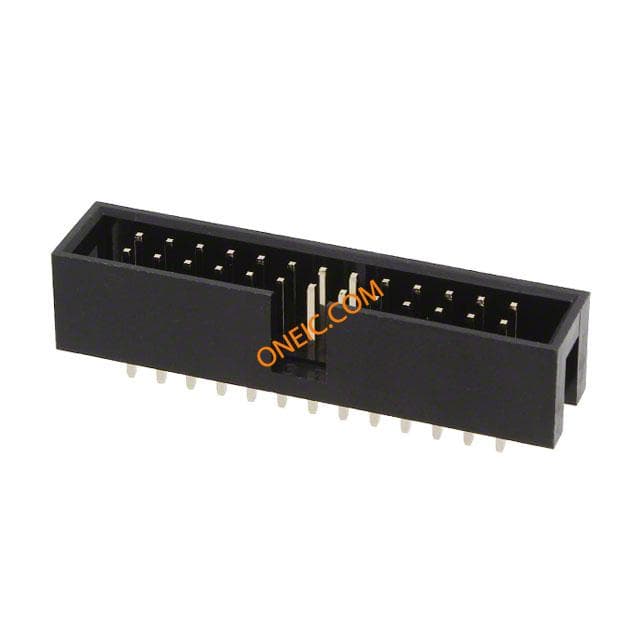

61202621621
Wurth Electronics Inc
BOX HEADER 2.54MM MALE STR 26POS Wurth Elektronik 612 Series 2.54mm Pitch 26 Way 2 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings WR-BHD 2.54mm Header 26POS Male Straight HEADER, 2.54MM, 26WAY Wurth Elektronik WR-BHD 系列 26路 2.54mm节距 (2排) 直 PCB 针座 , 焊接端接, 3A, 通孔

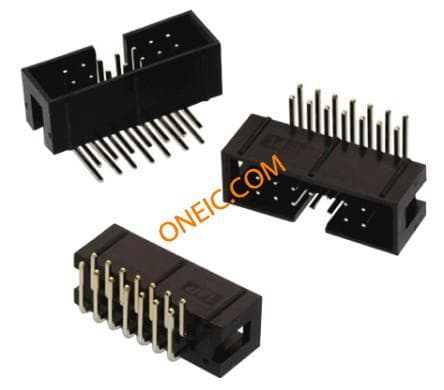

61202621721
Wurth Electronics Inc
BOX HEADER 2.54MM MALE ANG 26POS Wurth Elektronik 612 Series 2.54mm Pitch 26 Way 2 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings WR-BHD 2.54mm Header 26POS Male Angled Wurth Elektronik WR-BHD 系列 26路 2.54mm节距 (2排) 直角 PCB 针座 , 焊接端接, 3A, 电缆安装
61202622821
Wurth Electronics Inc
HEADER 26POS PIN LATCH PCB 2ROW Wurth Elektronik 612 Series 2.54mm Pitch 26 Way 2 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings WR-BHD 2.54mm Header 26POS w/ Long Lever HEADER, 2.54MM, L/LEVER, 26WAY Wurth Elektronik WR-BHD 系列 2.54mm节距 26路 (2排) 直 PCB 针座, 焊接端接, 3A , 通孔
61202622021
Wurth Electronics Inc
HEADER 26POS PIN LATCH PCB 2ROW Wurth Elektronik 612 Series 2.54mm Pitch 26 Way 2 Row Straight PCB Header, Solder Termination, 3A Headers & Wire Housings WR-BHD 2.54mm Header 26POS w/ Short Lever HEADER, 2.54MM, S/LEVER, 26WAY Wurth Elektronik WR-BHD 系列 2.54mm节距 26路 (2排) 直 PCB 针座, 焊接端接, 3A , 表面安装
61202622121
Wurth Electronics Inc
HEADER 26POS PIN LATCH PCB 2ROW Wurth Elektronik 612 Series 2.54mm Pitch 26 Way 2 Row Right Angle PCB Header, Solder Termination, 3A Headers & Wire Housings WR-BHD 2.54mm Header 26POS 90 DEG Short HEADER, 2.54MM, R/A, S/LEVER, 26WAY Wurth Elektronik WR-BHD 系列 2.54mm节距 26路 (2排) 直角 PCB 针座, 焊接端接, 3A , 通孔

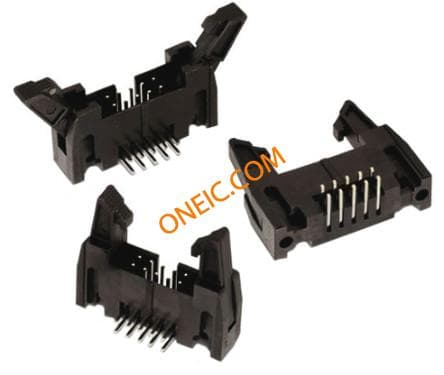

61202622921
