8965460000
| 制造商 | |

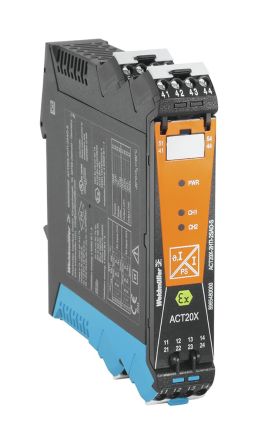

| 描述 | SIGNAL CONVERTER/DISCONNECTOR Weidmuller ACT20X 模拟到模拟 信号调节器, IECEx 认证, 模拟输入, USB 电缆接口, 19.2 → 31.2 V 电源电压 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | IEC 61000-4-2 | DIN EN 61326, NE 21 |
| 资质认证 | 11ATEX0164X.pdf | 认证机构 | CE，cUL，EAC，Ex，GOSTEX，RoHS，TUV |
| 安全类别 | SIL 2 | 标准编号 | 30-21-18-01 |
| 保护特性 | IP20 | 符合性声明 | Declaration of Conformity |
电气参数
| 传感器 | HART 信号协议 | 电流 | 93 mA |
| 电压 | 28 V DC | 精度 | < 0.1% span |
| 频率 | 27-21-01-07 | 容差 | 5 Years |
| 输入类型 | 模拟 | 输入范围 | 4 → 20 mA |
| 输出类型 | 模拟 | 最大功率 | < 650 mW |
| 量程（°/s） | 0.5 mm² | 电流 - UL | E337701.pdf |
| 负载电流 | ≤ 725 Ω | 电流 - IEC | IECEx certification |
| 输出信号 | < 1 mA | 额定功率 | ≤ 62.5 VA / 32 W (safe area)≤ 16 VA / 32 W (Zone 2) |
| 响应时间 | ≤ 5 ms | 测试电流 | ≤ 0.5 A AC / 0.3 A DC (safe zone), ≤ 0.5 A AC / 1 A DC ( Zone 2) |
| 稳压器类型 | 模拟到模拟 | 额定电压 | 300 V |
| 输出电流 | 4…20 mA (max. 23 mA) | 供电电压 | > 14.5 V @ 20 mA |
| 开关电压 | ≤ 125 V AC / 110 V DC (safe area)≤ 32 V AC / 32 V DC (Zone 2) | 通道数量 | 2 |
| 输入电阻 | ≤ 0.01% of span / 100 Ω | 击穿电压 | 2.6 kV (input / output) |
| 输入偏置电流 | 4…20mA | 频率 - 输出3 | 0.5…2.5 kHz @ 3.5…23 mA bi-directional HART® signal |
| 平均正向功率 | ≤ 3 W (2 channels) | 传播速度（VoP） | 4.8 x 10-8 h-1 |
| 低频纹波电流 | < 7.5 mVeff | ||
机械参数
| 深度 | 113.6 mm | 锥度 | SIL certificate |
| 宽度 | 22.5 mm | 高度 | 117.2 mm |
| 重量 | 212 g | 端接方式 | 螺钉 |
| 最小扭矩 | 0.4 Nm | 安装类型 | DIN 导轨 |
| 连接器类型 | Screw connection, Removable terminal block | 深度（英寸） | 4.472 inch |
| 宽度（英寸） | 0.886 inch | 连接器用途 | USB 电缆 |
| 高度（英寸） | 4.614 inch | 包装数量 | instruction sheet.pdf |
| 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm | ||
产品信息
| 类型 | Relay, 1 NC (voltage-free) | 系列 | * |
| ETIM 6*0 | EC002479 | 产品特性 | 集成警报触点在发生故障时发出警报 |
| 软件 | WI-Manager + DTM-Library for online installation | GTIN（EAN） | 4032248785070 |
| 配置 | With FDT/DTM software | 图例（文字） | CBX200 USB configuration adapter - 8978580000 |
| 规格说明 | Ex output isolation amplifier for standard DC current signals, 2-channel, HART transparent2-channel output isolation amplifier in 22.5 mm width with external power supply,for transmitting and isolating standard signals 4 to 20 mA from the safe zone to Ex zones 0,1,2. Status-/ error messages are available via a relay contact (NO).The component can be configured using standard FDT/DTM software.Add-on housing for TS35 rail mountingDimensions: L/W/H 119.2/ 22.5/ 113.6Screw connection/ Nominal cross-section 2.5 mm2Protection degree: IP 20 Input 2 x 4...20 mA Output 2 x 4...20 mALoad < 600 Ohm KanalAccuracy < 0,1 % v.ETemperature coefficient < 0,01% v.E./°C (Tu) Alarm output relay 1 NO contact 250 V AC / 30 V DC @ 2A safe zone 32 V AC @ 0.5 A/ 32 VDC @ 1 A Zone 2Auxiliary power 19...31.2 V DCPower loss approx. 3 WAmbient temperature range -20 °C...+60 °C Secure isolation EN 61010, 3-way isolation up to 2.6 kV AC/DC of all circuits against each otherWorking voltage 300 V AC/DC at overvoltage category II and pollution degree 2Approvals cULus, ATEX IECEX, FMATEX marking II 3 G ExnA nC IIC T4ATEX characteristic data U0 = 28 V DC I0 = 93 mA DC P0 = 650 mWType ACT20X-2SAI-2HAO-S | 手动超控 | Manual "functional safety" |
| 工程数据 | EPLAN | 固件版本 | ACT20X, EX signal isolating converter, 2-channel version |
| 其他规格 | < 2 V | ||
环境参数
| 动作时间 | 135 Years | ET（伏秒积） | EC002479 |
| 湿度范围 | 0...95 % (no condensation) | 防护等级 | 27-21-01-07 |
| 工作温度 | -20 °C...60 °C | 温度系数 | < 0.01% of span/°C (TU) |
