点击放大查看

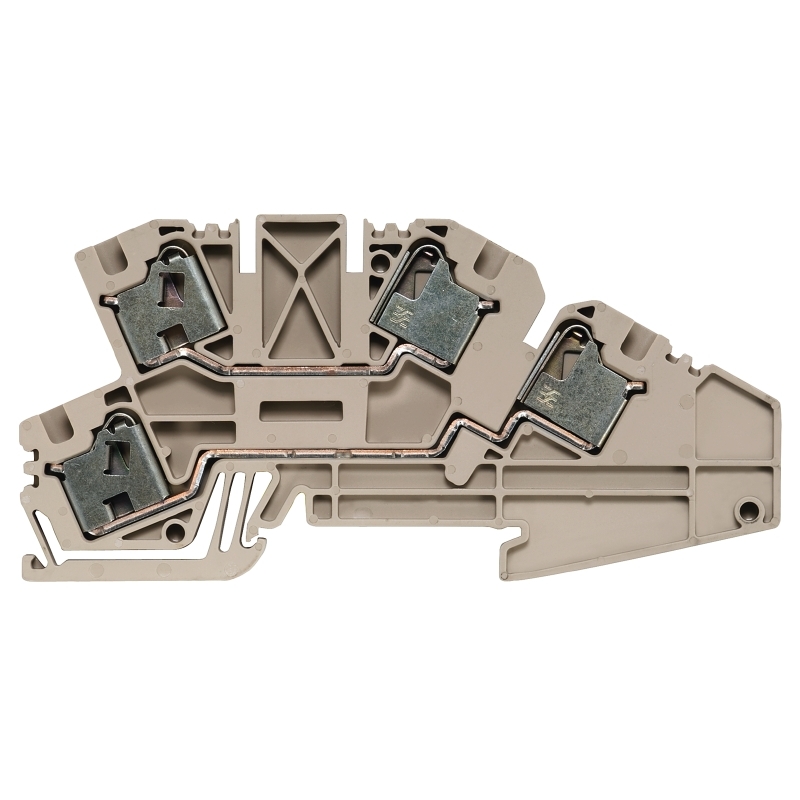

1882590000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | TERMINAL PDL 4/L/L |
| 分类 |
商业参数
| 标准包装数量 | 50 | ||
合规参数
| RoHS | Conform | 防护类型 | No |
| IEC标准 | 27-14-11-25 | 认证 | 200039-1751332 |
| 认证机构 | E60693 | 标准编号 | 30-21-18-11 |
| 符合性声明 | DE_PT1703_20160415_019_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 | 17 A | 电压 | 300 V |
| 频率 | 27-14-11-25 | 量程（°/s） | 0.08 mm² |
| 电流 - UL | 17A | UL电压 | 300V |
| 电流 - IEC | 32A | IEC电压 | 400V |
| 额定电压 | 400 V | 耦合系数 | 28 AWG |
| 导体绞线 | 28 AWG | 元件数量 | 1 |
| 最大额定电流 | 32 A | 绝缘电阻 | 2 mΩ |
| 输出电流（典型） | 20 A | 输出数量与类型 | 2 |
| 击穿电压（V(BR)GSS） | 6 kV | 典型输出电压（随距离变化） | 300 V |
| 额定交流电压（相间） | 6 kV | ||
机械参数
| 颜色 | Beige | 深度 | 48.5 mm |
| 宽度 | 5.1 mm | 高度 | 100 mm |
| 重量 | 19.92 g | 材料（通用） | Wemid |
| 导线类型 | 2.5 mm² | 刀片尺寸 | 3.0 x 0.5 mm |
| 导线线规 | 1.5 mm² | 端部特征 | Yes |
| 开口尺寸 | right | 安装类型 | Snap-on |
| 连接器类型 | PUSH IN | 深度（英寸） | 1.909 inch |
| 安装导轨 | TS 35 | 宽度（英寸） | 0.201 inch |
| 高度（英寸） | 3.937 inch | 套圈材料 | 1.5 mm² |
| 剥线长度（范围） | 12mm | 端子宽度 | 5.1mm |
| 端接样式 | Push In, Spring | 线规 - 端部 | 0.5 mm² |
| 连接器颜色 | Dark Beige | 交叉孔直径 | 0.5 mm² |
| 位数 | 4 | 绝缘材料 - 材质 | Thermoplastic, Wemid |
| 线规或范围 - AWG | 10-28 AWG | 线规或范围 - mm² | 0.5-4mm² |
产品信息
| 类型 | Feed Through | ETIM 6*0 | EC001329 |
| 方向 | top | GTIN（EAN） | 4032248485796 |
| 工程数据 | EPLAN | 固件版本 | PUSH IN connection, L and L connection, for plug-in cross-connector, One end without connector |
| 层数 | 2 | 第一导体标记 | 10 AWG |
| 独立电路数 | No | 其他规格 | No |
| 转换前位置数 | 4 | ||
环境参数
| 额定寿命 | 4 mm² | ET（伏秒积） | EC001329 |
| 防护等级 | 3 | 工作温度 | -50 °C |
