点击放大查看

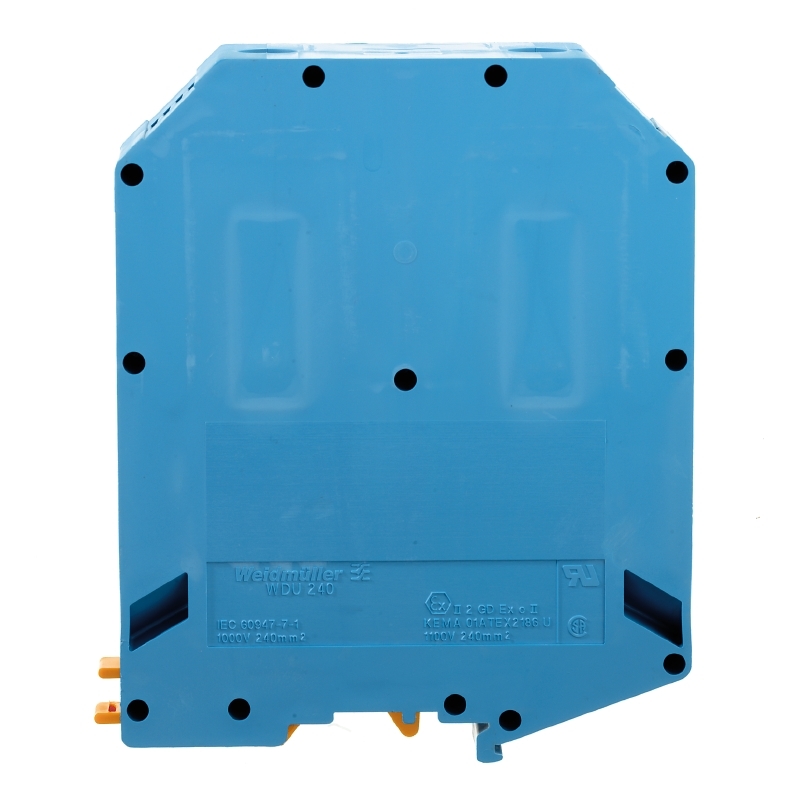

1822210000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Feed-Thru 2 POS Screw ST 380A TERMINAL WDU 240 BL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | IEC 60947-7-1 |
| 合规性 | E175455 | 防护类型 | No |
| IEC标准 | 27-14-11-20 | 认证 | 213329 |
| 安全类别 | KEMA01ATEX2186U | 标准编号 | 30-21-18-11 |
| 符合性声明 | DE_PT1001_20160418_791_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 | 350 A | 频率 | 27-14-11-20 |
| 量程（°/s） | 70 mm² | 电流 - UL | 380A |
| UL电压 | 600V | 电流 - IEC | 415A |
| IEC电压 | 1000V | 最大电压 | 1100 V |
| 额定电压 | 1,000 V | 导体绞线 | 0 AWG |
| 输出电流 | 400 A | 供电电压 | 600 V |
| 元件数量 | 1 | 最大额定电流 | 415 A |
| 绝缘电阻 | 0.08 mΩ | 输出电流（典型） | 380 A |
| 连接器类型 - 电压输入 | CrossConnectionGuide.pdf | 输出数量与类型 | 1 |
| 单电源供电电压（V+） | 600 V | 击穿电压（V(BR)GSS） | 8 kV |
| 最小磁芯截面积 (Amin) mm² | 35 mm² | ||
机械参数
| 颜色 | Blue | 深度 | 123.7 mm |
| 宽度 | 36 mm | 高度 | 100 mm |
| 重量 | 502 g | 材料（通用） | Wemid |
| 导线类型 | 185 mm² | 刀片尺寸 | S8 (DIN 6911) |
| 导线线规 | 70 mm² | 端部特征 | No |
| 端接方式 | Screw | 开口尺寸 | closed |
| 铆钉长度 | M 10 | 最小扭矩 | 25 Nm |
| 外壳颜色 | Blue | 安装类型 | Straight |
| 连接器类型 | Screw connection | 深度（英寸） | 4.87 inch |
| 安装导轨 | TS 32, TS 35 | 排数 | 2 |
| 宽度（英寸） | 1.417 inch | 高度（英寸） | 3.937 inch |
| 剥线长度（范围） | 40mm | 端子宽度 | 36.0mm |
| 端接样式 | Screw | 线规 - 端部 | 70 mm² |
| 连接器颜色 | Blue | 交叉孔直径 | 70 mm² |
| 位数 | 2 | 绝缘材料 - 材质 | Thermoplastic, Wemid |
| 宽度/横截面 | 95 mm² | 线规或范围 - AWG | 500 kcmil-00 AWG |
| 线规或范围 - mm² | 70-240mm² | 每排/每行位置数 | 2 |
| 最大瞬时扭矩（oz-in / mNm） | 30 Nm | ||
产品信息
| 类型 | Feed-Thru | ETIM 6*0 | EC000897 |
| 方向 | on side | GTIN（EAN） | 4032248326969 |
| 标签类型 | II 2 G D | 执行器标记 | Ex e II |
| 工程数据 | EPLAN | 固件版本 | Screw connection, for screwable cross-connection, closed |
| 层数 | 1 | 电路数 | 1 |
| 独立电路数 | No | 其他规格 | Yes |
| A/D转换器数量 | CFAT_WDU 240.pdf | 转换前位置数 | 2 |
环境参数
| 额定寿命 | 240 mm² | ET（伏秒积） | EC000897 |
| 防护等级 | 3 | 工作温度 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
