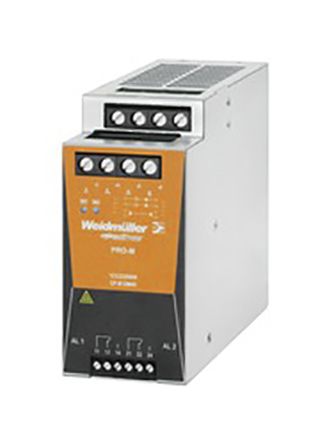

点击放大查看

1222220000

制造商	Weidmüller Holding AG & Co. KG
描述	POWER SUPPLY Weidmuller 电池模块 , 使用于PROmax 电源，超越
分类	电源解决方案电源配件电源线配件

对参数有疑问？问 AI 助手

商业参数

标准包装数量

RoHS	Lead free / RoHS Compliant	防护类型	III, with no ground connection, for SELV
IEC标准	27-37-10-10	认证	E258476
认证机构	CCSAus、CE、CPT、cULus 认可、EAC、EMC1、GL、SEMIF47、UL 认证	保护特性	IP20
认证机构标志	94767-10	符合性声明	DE_PA5200_160512_001.pdf

电压	Yes, In both inputs	频率	27-04-92-01
效率	> 97% @ 24 V input voltage	电阻	15 g In all directions
额定电压	Input voltage - 0.7 V	输出电流	48 A
开关能量	21.6 V DC, relay is on for Power Good, 20.4 V DC, relay is off for Power Fail	供电电压	18 → 30V 直流
I/O低电平电压	SELV acc. to EN60950, PELV acc. to EN60204	击穿电压	0.5 kV Input/output housing
输入偏置电流	2 x 20 A or 1 x 40 A	绝缘电阻	1 g according to EN50178
噪声（10Hz至10kHz）	Class B	最小输入电压	24 V DC
直流输入电压（最小）	18…30 V DC	连续输出功率	48 A @ 45 °C, 45 A @ 55 °C, 30 A @ 70 °C
电感测试频率	EN 61000-4-2 (ESD)\|EN 61000-4-3 and EN 61000-4-8 (fields)\|EN 61000-4-4 (burst)\|EN 61000-4-5 (surge)\|EN 61000-4-6 (conducted)	最小磁芯截面积 (Amin) mm²	22

深度	150 mm	宽度	60 mm
高度	130 mm	重量	867 g
端接方式	Screw connection	深度（英寸）	5.905 inch
安装样式	DIN 卡轨安装	宽度（英寸）	2.362 inch
高度（英寸）	5.118 inch	包装数量	Operating instructions
端接样式	螺钉	横截面形状	6
安装距离（如需要透镜）	Horizontal on TS35 mounting rail. 50 mm of clearance at top & bottom for air circ. Can mount side by side with no space in between.	宽度/横截面	10 mm²
接触件表面处理 - 配合	Yes	5点接线端子数量	4 (1+, 2+, 1-, 2-)

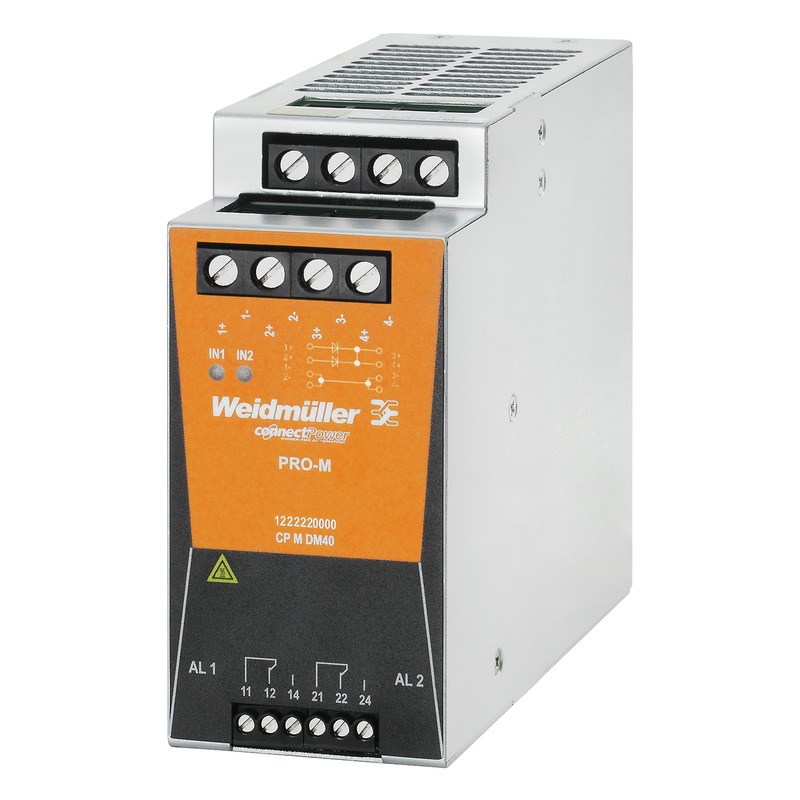

类型	CP M DM40	ETIM 6*0	EC000683
GTIN（EAN）	4050118005455	附件类型	Redundancy Module
设备类型	Acc. to EN50178 / VDE0160	电气寿命	Acc. to EN60204
工程数据	EPLAN	固件版本	Power supply, switch-mode power supply unit
适用产品/相关产品	PRO-M Power Supplies
