首页产品分类连接器解决方案接线端子接线端子与连接器（通用型）1162920000

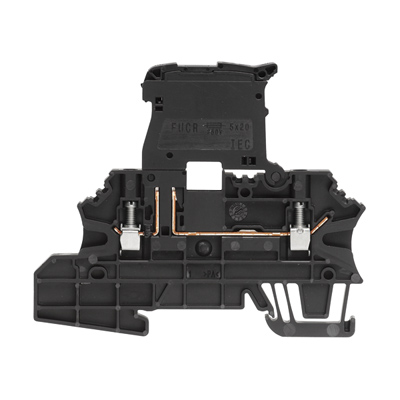

点击放大查看

1162920000

制造商	Weidmüller Holding AG & Co. KG
描述	TERMINAL WMF 2.5 FU SW (BLACK)
分类	连接器解决方案接线端子接线端子与连接器（通用型）

对参数有疑问？问 AI 助手

商业参数

标准包装数量

合规参数

RoHS	Lead free / RoHS Compliant	标准	IEC 60947-7-3, IEC 61984
防护类型	No	IEC标准	27-14-11-16
认证	200039-1057876	认证机构	E60693
符合性声明	DE_PT1003_20160414_242_ISSUE01.pdf	材料阻燃等级	UL94 V-0

电气参数

电流	17 A	电压	600 V
频率	27-14-11-16	量程（°/s）	0.5 mm²
电流 - UL	17A	UL电压	600V
电流 - IEC	6.3A	IEC电压	500V
额定电压	500 V	耦合系数	26 AWG
导体绞线	26 AWG	输出电流	17 A
供电电压	600 V	元件数量	1
过载保护	1.6 W at 6.3 A @ 44°C	最大额定电流	6.3 A
绝缘电阻	1.33 mΩ	电源线保护	4 W at 6.3 A @ 61°C
输出电流（典型）	17 A	输出数量与类型	1
击穿电压（V(BR)GSS）	8 kV	器具输入插座额定电压	600 V
典型输出电压（随距离变化）	600 V

机械参数

颜色	Black	深度	74 mm
宽度	5.08 mm	高度	88 mm
重量	16.8 g	材料（通用）	Wemid
导线类型	2.5 mm²	刀片尺寸	0.6 x 3.5 mm
导线线规	AWG 12	端部特征	Yes
开口尺寸	right	铆钉长度	M 3
最小扭矩	0.5 Nm	安装类型	Snap-on
连接器类型	Screw connection	深度（英寸）	2.913 inch
安装导轨	TS 35	宽度（英寸）	0.2 inch
高度（英寸）	3.465 inch	剥线长度（范围）	10mm
端子宽度	5.08mm	端接样式	Screw
线规 - 端部	0.5 mm²	连接器颜色	Black
交叉孔直径	0.5 mm²	保险丝座/抽屉	Pivoting
位数	2	绝缘材料 - 材质	Thermoplastic, Wemid
宽度/横截面	12 AWG	线规或范围 - AWG	12-26 AWG
线规或范围 - mm²	0.5-4mm²	每排/每行位置数	2
最大瞬时扭矩（oz-in / mNm）	0.6 Nm

产品信息

类型	Disconnect	ETIM 6*0	EC000899
方向	on side	保险丝类型	5mm x 20mm
GTIN（EAN）	4032248992126	显示样式	Without LED
断开类型	Fuse, Removable Plug	工程数据	EPLAN
固件版本	Screw connection, Fuse isolator, for plug-in cross-connector, One end without connector	层数	1
第一导体标记	12 AWG	其他规格	No
转换前位置数	2

环境参数

额定寿命	2.5 mm²	ET（伏秒积）	EC000902
防护等级	3	工作温度	-50 °C

文档与媒体

PDF 文档

Modular Terminal Blocks Catalog
