点击放大查看

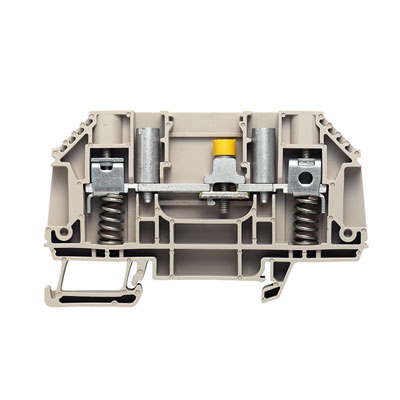

1161690000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | TERMINAL WTL 6 SL |
| 分类 |
商业参数
| 标准包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | IEC 60947-7-1 |
| 防护类型 | No | IEC标准 | 27-14-11-26 |
| 符合性声明 | DE_PT1054_20160418_981_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 频率 | 27-14-11-26 | 量程（°/s） | 0.5 mm² |
| 电流 - IEC | 41A | IEC电压 | 500V |
| 额定电压 | 630 V | 元件数量 | 1 |
| 最大额定电流 | 57 A | 绝缘电阻 | 0.78 mΩ |
| 输出数量与类型 | 1 | 击穿电压（V(BR)GSS） | 6 kV |
机械参数
| 颜色 | Beige | 深度 | 50 mm |
| 宽度 | 7.9 mm | 高度 | 82.7 mm |
| 重量 | 29.46 g | 材料（通用） | Wemid |
| 刀片尺寸 | 0.8 x 4.0 mm | 导线线规 | 6 mm² |
| 端部特征 | Yes | 开口尺寸 | right |
| 铆钉长度 | M 3.5 | 最小扭矩 | 0.8 Nm |
| 安装类型 | Snap-on | 连接器类型 | Screw connection |
| 深度（英寸） | 1.969 inch | 安装导轨 | TS 35 |
| 宽度（英寸） | 0.311 inch | 高度（英寸） | 3.256 inch |
| 剥线长度（范围） | 16mm | 端子宽度 | 7.9mm |
| 端接样式 | Screw | 线规 - 端部 | 0.5 mm² |
| 连接器颜色 | Dark Beige | 位数 | 2 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 线规或范围 - mm² | 0.5-10mm² |
| 每排/每行位置数 | 2 | 最大瞬时扭矩（oz-in / mNm） | 1.6 Nm |
产品信息
| 类型 | Disconnect | ETIM 6*0 | EC000902 |
| 方向 | on side | GTIN（EAN） | 4032248950812 |
| 断开类型 | Switch, Slide | 工程数据 | EPLAN |
| 固件版本 | Screw connection, Special terminal longitudinal isolator, with spring-loaded cable clamp, with sockets, One end without connector | 层数 | 1 |
| 独立电路数 | No | 其他规格 | No |
| 转换前位置数 | 2 | ||
环境参数
| 额定寿命 | 6 mm² | 密封等级 | sliding |
| ET（伏秒积） | EC000902 | 防护等级 | 2 |
| 工作温度 | -50 °C | ||
文档与媒体
相关型号
9538110000
weidmuller
WAP WTL6 SL -EA TERMINAL END PLATE 1.5MM BEIGE
1609920000
weidmuller
Connector Accessories Connector Marker Polyamide White TAG MARKER 12X6.5MM WHT 540/BX WS 12/6,5 MULTICARD TERMINAL MARKER, 540 PC(S)
1054760000
weidmuller
Conn Jumper M 3 POS 8mm Screw ST CONN JUMPER TERM BLOCK 8.0MM Screw bridge; Application: WDU6; ways:3
1052360000
weidmuller
Conn Jumper M 2 POS 8mm Screw ST CONN JUMPER TERM BLOCK 8.0MM Weidmuller 1052360000 Cross Connector Terminal Block, Series: WQV TERMINAL BLOCK JUMPER, 2WAY, 8MM Screw bridge; Application: WDU6; ways:2
1054860000
weidmuller
Conn Jumper M 4 POS 8mm Screw ST CONN JUMPER TERM BLOCK 8.0MM Screw bridge; Application: WDU6; ways:4
1052260000
weidmuller
Conn Jumper 10 POS ST CONN JUMPER TERM BLOCK 8.0MM Weidmuller 1052260000 Cross Connector Terminal Block, Series: WQV TERMINAL BLOCK JUMPER, 10WAY, 8MM Screw bridge; Application: WDU6; ways:10

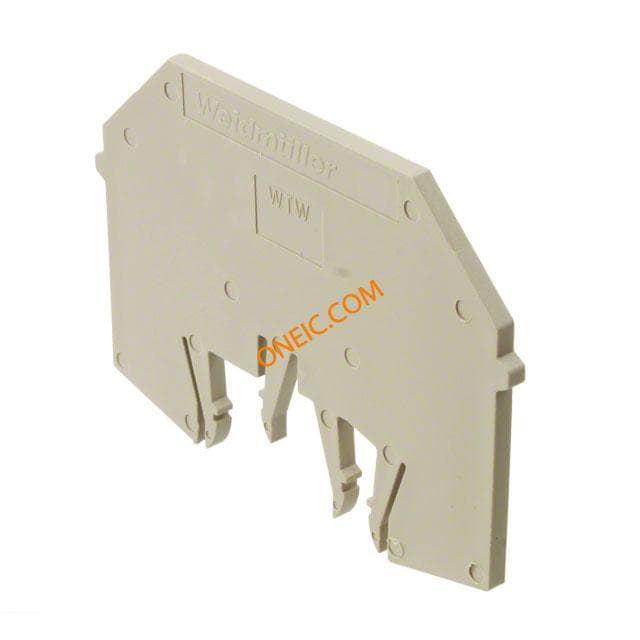

1058800000
