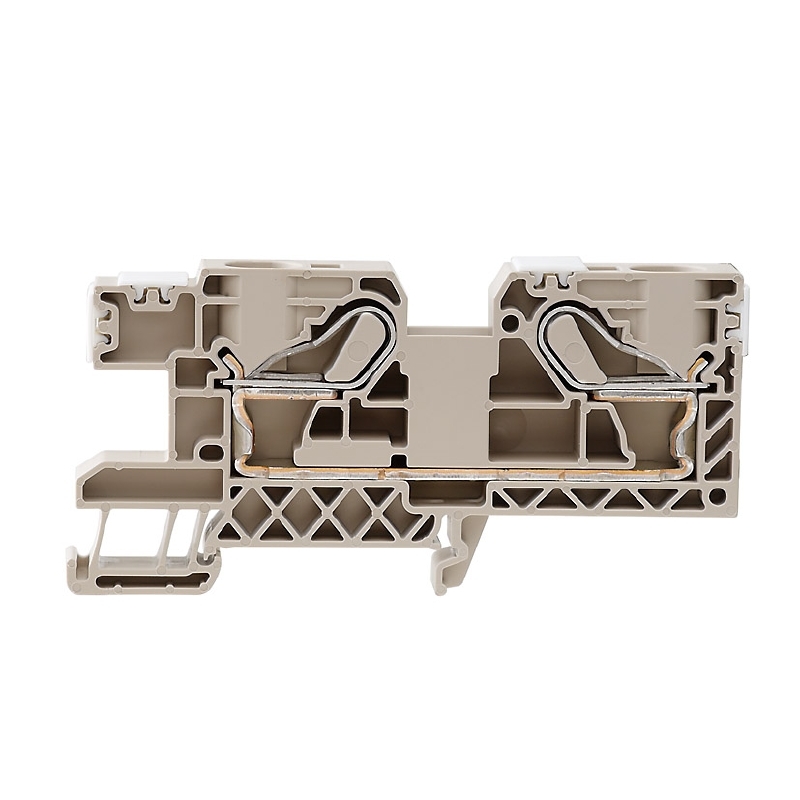

1139580000

制造商	Weidmüller Holding AG & Co. KG
描述	TERMINAL PDU 16S
分类	连接器解决方案接线端子接线端子与连接器（通用型）

对参数有疑问？问 AI 助手

商业参数

标准包装数量

合规参数

RoHS	Conform	防护类型	No
IEC标准	27-14-11-20	符合性声明	DE_PT1701_20160415_035_ISSUE01.pdf
材料阻燃等级	UL94 V-0

电气参数

频率	27-14-11-20	量程（°/s）	2.5 mm²
电流 - IEC	76A	IEC电压	800V
额定电压	800 V	元件数量	1
最大额定电流	76 A	绝缘电阻	0.42 mΩ
输出数量与类型	1	击穿电压（V(BR)GSS）	8 kV

机械参数

颜色	Beige	深度	47.5 mm
宽度	12.1 mm	高度	96.5 mm
重量	37.18 g	材料（通用）	Wemid
导线类型	10 mm²	刀片尺寸	1.0 x 5.5 mm
导线线规	2.5 mm²	端部特征	Yes
开口尺寸	right	安装类型	Snap-on
连接器类型	PUSH IN	深度（英寸）	1.87 inch
安装导轨	TS 35	宽度（英寸）	0.476 inch
高度（英寸）	3.799 inch	前部连接器	16 mm²
剥线长度（范围）	18mm	端子宽度	12.1mm
端接样式	Push In, Spring	线规 - 端部	16 mm²
连接器颜色	Dark Beige	交叉孔直径	2.5 mm²
位数	2	绝缘材料 - 材质	Thermoplastic, Wemid
线规或范围 - mm²	2.5-16mm²	每排/每行位置数	2

产品信息

类型	Feed Through	ETIM 6*0	EC000897
方向	top	GTIN（EAN）	4050118027181
工程数据	EPLAN	固件版本	PUSH IN connection, for plug-in cross-connector, One end without connector
层数	1	安装类型	Direct mounting
其他规格	No	转换前位置数	2

环境参数

额定寿命	16 mm²	ET（伏秒积）	EC000897
防护等级	3	工作温度	-50 °C

文档与媒体

PDF 文档

Modular Terminal Blocks Catalog
