点击放大查看

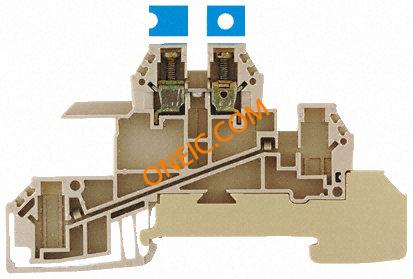

1030900000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Terminal Block 2 POS Screw Cable Mount 24A TERM BLOCK 35MM DIN MLTLVL BEIGE Non-Fuse DIN Rail Terminal, 32A, 400V, Beige ,Screw Down Termination |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | WDL25SN | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | IEC 60947-7-1 |
| 合规性 | E60693 | 防护类型 | No |
| IEC标准 | 27-14-11-20 | 认证 | 12400-296 |
| 标准编号 | 30-21-18-11 | 符合性声明 | DE_PT1003_20160418_747_ISSUE01.pdf |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 频率 | 27-14-11-25 | 量程（°/s） | 0.13 mm² |
| 电流 - UL | 15A | UL电压 | 300V |
| 电流 - IEC | 24A | IEC电压 | 400V |
| 额定电压 | 400 V | 导体绞线 | 26 AWG |
| 输出电流 | 10 A | 元件数量 | 1 |
| 最大额定电流 | 32A | 绝缘电阻 | 1.33 mΩ |
| 输出电流（典型） | 15 A | 输出数量与类型 | 1 |
| 单电源供电电压（V+） | 300 V | 击穿电压（V(BR)GSS） | 6 kV |
| 器具输入插座额定电压 | 300 V | 典型输出电压（随距离变化） | 300 V |
| 最小磁芯截面积 (Amin) mm² | 2.5 mm² | ||
机械参数
| 颜色 | Beige | 深度 | 48 mm |
| 宽度 | 6.1 mm | 高度 | 84.5 mm |
| 重量 | 10.68 g | 材料（通用） | Wemid |
| 导线类型 | 2.5 mm² | 刀片尺寸 | 0.6 x 3.5 mm |
| 导线线规 | 12-26 AWG | 端部特征 | Yes |
| 端接方式 | Screw | 开口尺寸 | right |
| 铆钉长度 | M 2.5 | 最小扭矩 | 0.4 Nm |
| 外壳颜色 | Dark Beige | 安装类型 | Cable Mount |
| 连接器类型 | Screw connection | 深度（英寸） | 1.89 inch |
| 安装导轨 | TS 35 | 排数 | 2 |
| 螺钉扭矩 | 1 | 宽度（英寸） | 0.24 inch |
| 高度（英寸） | 3.327 inch | 剥线长度（范围） | 8mm |
| 端子宽度 | 6.1mm | 端接样式 | Screw |
| 线规 - 端部 | 22 AWG | 连接器颜色 | Beige |
| 交叉孔直径 | 0.25 mm² | 位数 | 2 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 线规或范围 - AWG | 12-26 AWG |
| 线规或范围 - mm² | 0.5-4mm² | 每排/每行位置数 | 2 |
| 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm | ||
产品信息
| 外形 | 10 x 3 mm | 类型 | Terminal Block |
| 系列 | WDL | ETIM 6*0 | EC000897 |
| 方向 | on side | GTIN（EAN） | 4008190145781 |
| 工程数据 | EPLAN | 固件版本 | Screw connection, for screwable cross-connection, One end without connector |
| 层数 | 1 | 电路数 | 1 |
| 独立电路数 | No | 其他规格 | No |
| 转换前位置数 | 2 | ||
环境参数
| 额定寿命 | 2.5 mm² | ET（伏秒积） | EC001329 |
| 防护等级 | 3 | 工作温度 | +120°C |
