1030200000
| 制造商 | Weidmüller Holding AG & Co. KG |

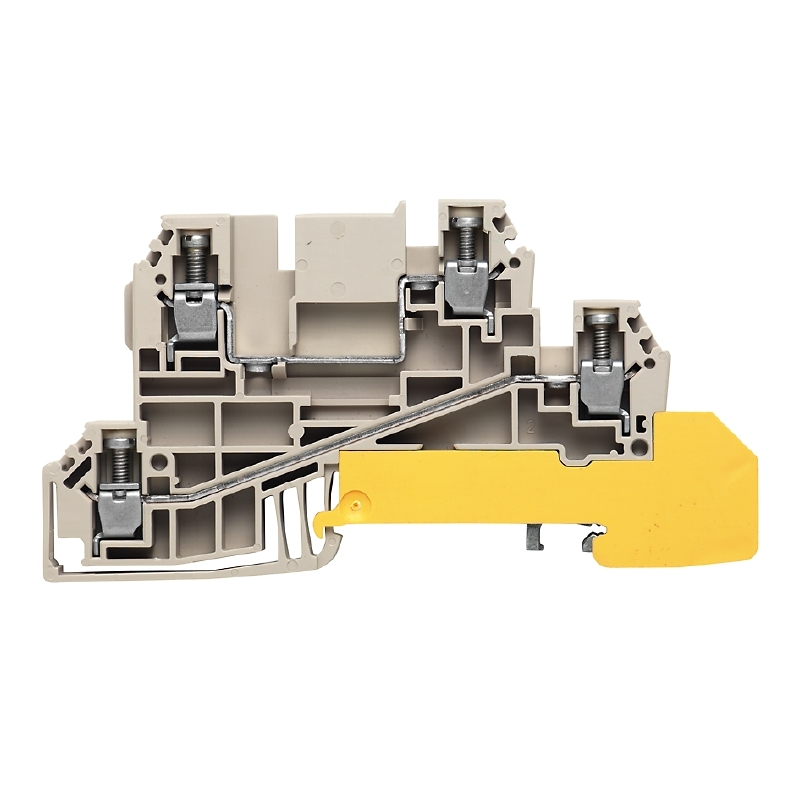

| 描述 | TERMINAL WDL 2.5/L/L/PE |
| 分类 |
商业参数
| 标准包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | IEC 60947-7-1 (-7-2) |
| 合规性 | E60693 | 防护类型 | Yes |
| IEC标准 | 27-14-11-20 | 认证 | 12400-296 |
| 标准编号 | 30-21-18-11 | 符合性声明 | DE_PT1003_20160418_740_ISSUE01.pdf |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 频率 | 27-14-11-25 | 量程（°/s） | 0.13 mm² |
| 电流 - UL | 15A | UL电压 | 300V |
| 电流 - IEC | 24A | IEC电压 | 400V |
| 额定电压 | 400 V | 导体绞线 | 26 AWG |
| 输出电流 | 10 A | 元件数量 | 1 |
| 最大额定电流 | 32 A | 绝缘电阻 | 2.66 mΩ |
| 输出电流（典型） | 15 A | 输出数量与类型 | 3 |
| 单电源供电电压（V+） | 300 V | 击穿电压（V(BR)GSS） | 4 kV |
| 器具输入插座额定电压 | 300 V | 典型输出电压（随距离变化） | 300 V |
| 最小磁芯截面积 (Amin) mm² | 2.5 mm² | ||
机械参数
| 颜色 | Beige | 深度 | 49 mm |
| 宽度 | 6.1 mm | 高度 | 90 mm |
| 重量 | 21.6 g | 材料（通用） | Wemid |
| 导线类型 | 4 mm² | 刀片尺寸 | 0.6 x 3.5 mm |
| 导线线规 | AWG 12 | 端部特征 | Yes |
| 开口尺寸 | right | 铆钉长度 | M 2.5 |
| 最小扭矩 | 0.4 Nm | 安装类型 | Snap-on |
| 连接器类型 | Screw connection | 深度（英寸） | 1.89 inch |
| 安装导轨 | TS 35 | 螺钉扭矩 | 1 |
| 宽度（英寸） | 0.24 inch | 高度（英寸） | 3.543 inch |
| 剥线长度（范围） | 8mm | 端子宽度 | 6.1mm |
| 端接样式 | Screw | 线规 - 端部 | 22 AWG |
| 连接器颜色 | Dark Beige | 交叉孔直径 | 0.5 mm² |
| 位数 | 5 | 绝缘材料 - 材质 | Thermoplastic, Wemid |
| 线规或范围 - AWG | 12-26 AWG | 线规或范围 - mm² | 0.5-4mm² |
| 每排/每行位置数 | 2 | 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm |
产品信息
| 类型 | Feed Through (2), Isolated | ETIM 6*0 | EC000897 |
| 方向 | on side | GTIN（EAN） | 4008190164508 |
| 工程数据 | EPLAN | 固件版本 | Screw connection, L, L and PE connection, for screwable cross-connection, One end without connector |
| 层数 | 3; 1 Grounded | 独立电路数 | No |
| 其他规格 | No | 转换前位置数 | 5 |
环境参数
| 额定寿命 | 2.5 mm² | ET（伏秒积） | EC001329 |
| 防护等级 | 3 | 工作温度 | -50 °C |
文档与媒体
相关型号
1074200000
weidmuller
Conn Jumper M 20 POS 6.1mm Screw ST TERMINAL CROSS CONN Q20 WDL2.5S
1071800000
weidmuller

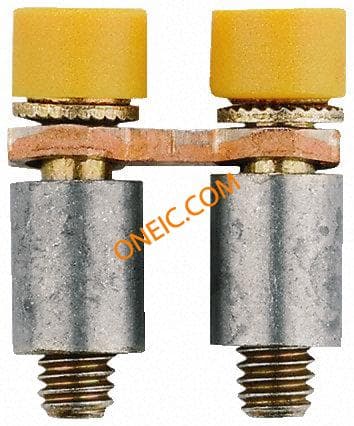

Conn Jumper M 10 POS 6.1mm Screw ST TERM BLK POWER DINRAIL N 10X3MM Weidmuller 1071800000 Cross Connector Terminal Block, Series: Q
1640740000
weidmuller
WS 8/5MC NEUTRAL WHITE -BX = 720 EA TAG MARKER 8X5MM WHT 720/BX Inkjet Printer Multi Card Markers
1067800000
weidmuller

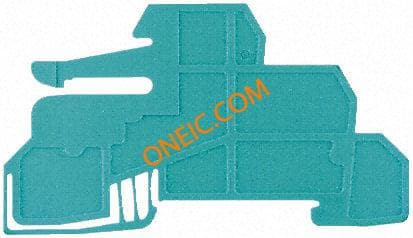

Connector Accessories End Plate Wemid Beige ENDPLATE WDL 2.5 WM BEIGE
