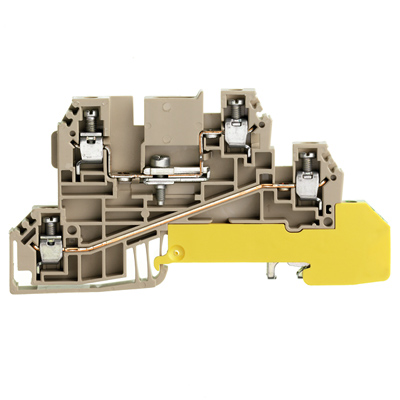

点击放大查看
1029810000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | WDL 2.5-TR-DU-PE -EA WDL 2.5-TR-DU-PE |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | WDK2.5TRDUPE | 标准包装数量 | 50 |
合规参数
| RoHS | Conform | 标准 | IEC 60947-7-1 (-7-2) |
| 防护类型 | Yes | IEC标准 | 27-14-11-20 |
| 标准编号 | 30-21-18-11 | 符合性声明 | DE_PT1002_20160418_751_ISSUE01.pdf |
| 材料阻燃等级 | V-0 | ||
电气参数
| 频率 | 27-14-11-25 | 量程（°/s） | 0.13 mm² |
| 额定电压 | 250 V | 元件数量 | 1 |
| 最大额定电流 | 32 A | 绝缘电阻 | 2.66 mΩ |
| 输出数量与类型 | 3 | 击穿电压（V(BR)GSS） | 4 kV |
| 最小磁芯截面积 (Amin) mm² | 2.5 mm² | ||
机械参数
| 深度 | 48 mm | 宽度 | 6.1 mm |
| 高度 | 90 mm | 重量 | 23.16 g |
| 材料（通用） | Wemid | 导线类型 | 2.5 mm² |
| 刀片尺寸 | 0.6 x 3.5 mm | 导线线规 | AWG 12 |
| 端部特征 | Yes | 开口尺寸 | right |
| 铆钉长度 | M 2.5 | 最小扭矩 | 0.4 Nm |
| 安装类型 | Snap-on | 连接器类型 | Screw connection |
| 深度（英寸） | 1.89 inch | 安装导轨 | TS 35 |
| 螺钉扭矩 | 1 | 宽度（英寸） | 0.24 inch |
| 高度（英寸） | 3.543 inch | 剥线长度（范围） | 8 mm |
| 线规 - 端部 | 2.5 mm² | 连接器颜色 | Dark Beige |
| 交叉孔直径 | 0.25 mm² | 线规或范围 - mm² | AWG 26 |
| 每排/每行位置数 | 1 | 最大瞬时扭矩（oz-in / mNm） | 0.6 Nm |
产品信息
| 类型 | WDL 2.5/TR/DU/PE | 系列 | * |
| ETIM 6*0 | EC000897 | 方向 | on side |
| GTIN（EAN） | 4008190348335 | 工程数据 | EPLAN |
| 固件版本 | Screw connection, Disconnection element, With PE connection, for screwable cross-connection, One end without connector | 层数 | 3 |
| 独立电路数 | No | 其他规格 | No |
| 转换前位置数 | 5 | ||
环境参数
| 额定寿命 | 2.5 mm² | ET（伏秒积） | EC001329 |
| 防护等级 | 3 | 工作温度 | -50 °C |
