点击放大查看

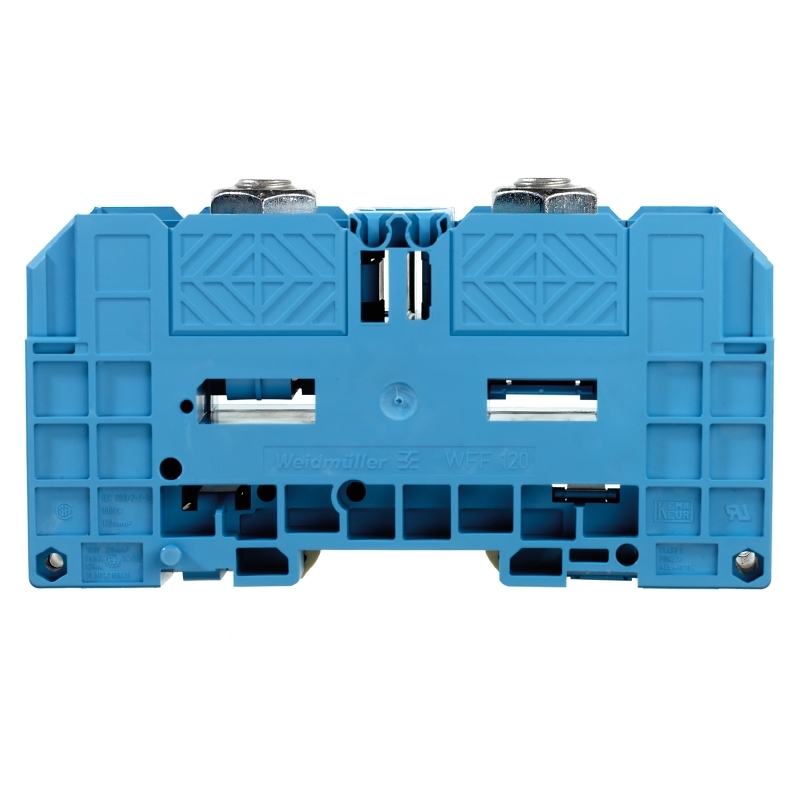

1028580000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Terminal Block 2 POS Screw TERM BLOCK DIN WEMID BLUE |
| 分类 |
商业参数
| 其他名称 | WFF120WMBU | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 合规性 | E60693 |
| 防护类型 | No | IEC标准 | 27-14-11-20 |
| 认证 | 200039-1244019 | 安全类别 | KEMA98ATEX1684U |
| 标准编号 | 30-21-18-01 | 认证机构标志 | IECEXKEM07.0053U |
| 符合性声明 | DE_PT1004_20160418_859_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 | 234 A | 频率 | 27-14-11-20 |
| 量程（°/s） | 6 mm² | 电流 - UL | 310A |
| UL电压 | 1000V | 电流 - IEC | 269A |
| IEC电压 | 1000V | 最大电压 | 1100 V |
| 额定电压 | 1,000 V | 导体绞线 | 10 AWG |
| 输出电流 | 310 A | 供电电压 | 600 V |
| 钳位电压 | 150 mm² | 最大额定电流 | 309 A |
| 绝缘电阻 | 0.12 mΩ | 输出电流（典型） | 310 A |
| 连接器类型 - 电压输入 | CrossConnectionGuide.pdf | 单电源供电电压（V+） | 1000 V |
| 击穿电压（V(BR)GSS） | 8 kV | ||
机械参数
| 深度 | 88.5 mm | 宽度 | 42 mm |
| 高度 | 132 mm | 长度 | 5.197" (132.00mm) |
| 重量 | 243.12 g | 材料（通用） | Wemid |
| 步进角 | 1028580000_17240_WFF_120_BL_STP.stp | 导线线规 | 6 mm² |
| 端部特征 | No | 端接方式 | Screw |
| 高度（最大） | 3.170" (80.50mm) | 开口尺寸 | closed |
| 最小扭矩 | 10 Nm | 外壳颜色 | Blue |
| 安装类型 | DIN Rail | 电缆直径 | 6...120 mm² |
| 连接器类型 | Threaded stud connection | 安装导轨 | TS 35 |
| 排数 | 2 | 宽度（英寸） | 1.654 inch |
| 高度（英寸） | 5.197 inch | 端子宽度 | 42.0mm |
| 端接样式 | Stud | 线规 - 端部 | 10 AWG |
| 连接器颜色 | Blue | 位数 | 2 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 宽度/横截面 | 120 mm² |
| 线规或范围 - AWG | 250 kcmil-10 AWG | 线规或范围 - mm² | 6-150mm² |
| 每排/每行位置数 | 2 | 最大瞬时扭矩（oz-in / mNm） | 20 Nm |
产品信息
| 类型 | Terminal Block | ETIM 6*0 | EC000897 |
| GTIN（EAN） | 4008190121808 | 标签类型 | II 2 G D |
| 总线连接 | 6 mm² | 执行器标记 | Ex e II |
| 工程数据 | EPLAN | 固件版本 | Bolt-type screw terminals, Feed-through terminal, Rated cross-section: 120 mm², Threaded stud connection |
| 层数 | 1 | 独立电路数 | No |
| 其他规格 | Yes | 控制侧连接 | M 10 |
| A/D转换器数量 | CFAT_WFF 120.pdf | 转换前位置数 | 2 |
环境参数
| 额定寿命 | 120 mm² | ET（伏秒积） | EC002020 |
| 防护等级 | 3 | 工作温度 | -50°C ~ 120°C |
