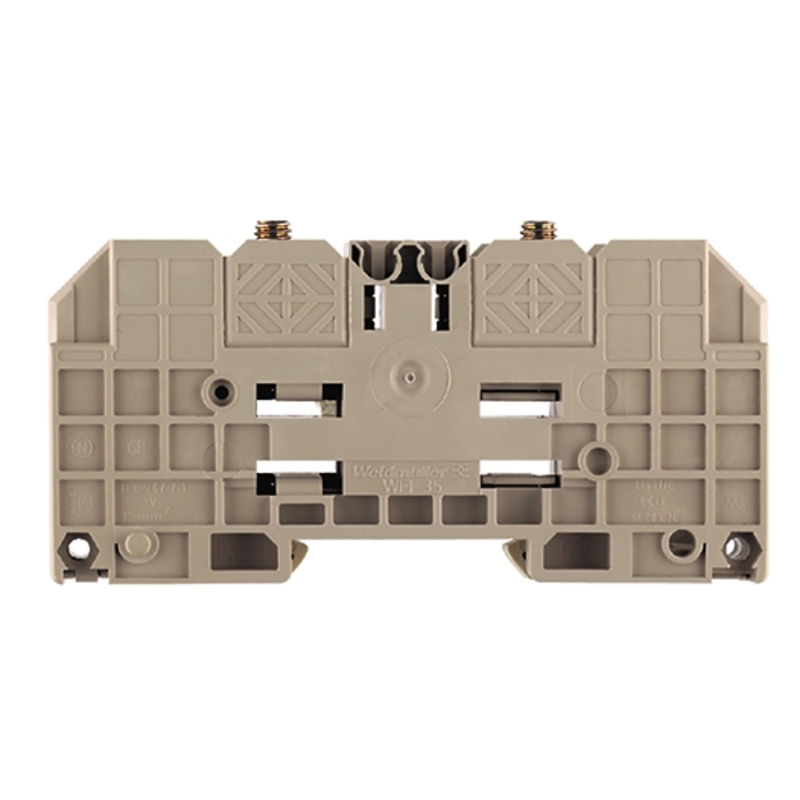

1028300000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Feed-Thru 2 POS Screw ST Cable Mount 115A TERM BLOCK DIN WEMID BEIGE Non-Fuse DIN Rail Terminal, 150A, 1000V, Beige ,Threaded Stud Termination |
| 分类 |
商业参数
| 其他名称 | WFF35WMBG | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 合规性 | E60693 |
| 防护类型 | No | IEC标准 | 27-14-11-20 |
| 认证 | 200039-1244019 | 安全类别 | KEMA98ATEX1684U |
| 标准编号 | 30-21-18-01 | 认证机构标志 | IECEXKEM07.0053U |
| 符合性声明 | DE_PT1004_20160418_872_ISSUE01.pdf | 材料阻燃等级 | UL94 V-0 |
电气参数
| 电流 | 109 A | 频率 | 27-14-11-20 |
| 量程（°/s） | 2.5 mm² | 电流 - UL | 115A |
| UL电压 | 1000V | 电流 - IEC | 125A |
| IEC电压 | 1000V | 最大电压 | 1100 V |
| 额定电压 | 1000 V | 导体绞线 | 14 AWG |
| 输出电流 | 130 A | 供电电压 | 600 V |
| 钳位电压 | 50 mm² | 最大额定电流 | 150A |
| 绝缘电阻 | 0.26 mΩ | 输出电流（典型） | 115 A |
| 连接器类型 - 电压输入 | CrossConnectionGuide.pdf | 单电源供电电压（V+） | 1000 V |
| 击穿电压（V(BR)GSS） | 8 kV | ||
机械参数
| 深度 | 51 mm | 宽度 | 27 mm |
| 高度 | 107 mm | 长度 | 4.213" (107.00mm) |
| 重量 | 83.7 g | 材料（通用） | Wemid |
| 步进角 | 1028300000_17222_WFF_35_STP.stp | 导线线规 | 2-14 AWG |
| 端部特征 | No | 端接方式 | Screw |
| 高度（最大） | 2.008" (51.00mm) | 开口尺寸 | closed |
| 最小扭矩 | 3 Nm | 外壳颜色 | Dark Beige |
| 安装类型 | Cable Mount | 电缆直径 | 6...25 mm² |
| 连接器类型 | Threaded stud connection | 深度（英寸） | 2.008 inch |
| 安装导轨 | TS 35 | 排数 | 2 |
| 宽度（英寸） | 1.063 inch | 高度（英寸） | 4.213 inch |
| 端子宽度 | 27.0mm | 端接样式 | Stud |
| 线规 - 端部 | 14 AWG | 连接器颜色 | Beige |
| 位数 | 2 | 绝缘材料 - 材质 | Thermoplastic, Wemid |
| 宽度/横截面 | 35 mm² | 线规或范围 - AWG | 2-14 AWG |
| 线规或范围 - mm² | 2.5-50mm² | 每排/每行位置数 | 2 |
| 最大瞬时扭矩（oz-in / mNm） | 6 Nm | ||
产品信息
| 类型 | Feed-Thru | 系列 | WFF |
| ETIM 6*0 | EC000897 | GTIN（EAN） | 4008190124946 |
| 标签类型 | II 2 G D | 总线连接 | 2.5 mm² |
| 执行器标记 | Ex e II | 工程数据 | EPLAN |
| 固件版本 | Bolt-type screw terminals, Feed-through terminal, Rated cross-section: 35 mm², Threaded stud connection | 层数 | 1 |
| 电路数 | 1 | 独立电路数 | No |
| 其他规格 | Yes | 控制侧连接 | M 6 |
| A/D转换器数量 | CFAT_WFF 35.pdf | 转换前位置数 | 2 |
环境参数
| 额定寿命 | 35 mm² | ET（伏秒积） | EC002020 |
| 防护等级 | 3 | 工作温度 | -50°C ~ 120°C |
文档与媒体
