点击放大查看

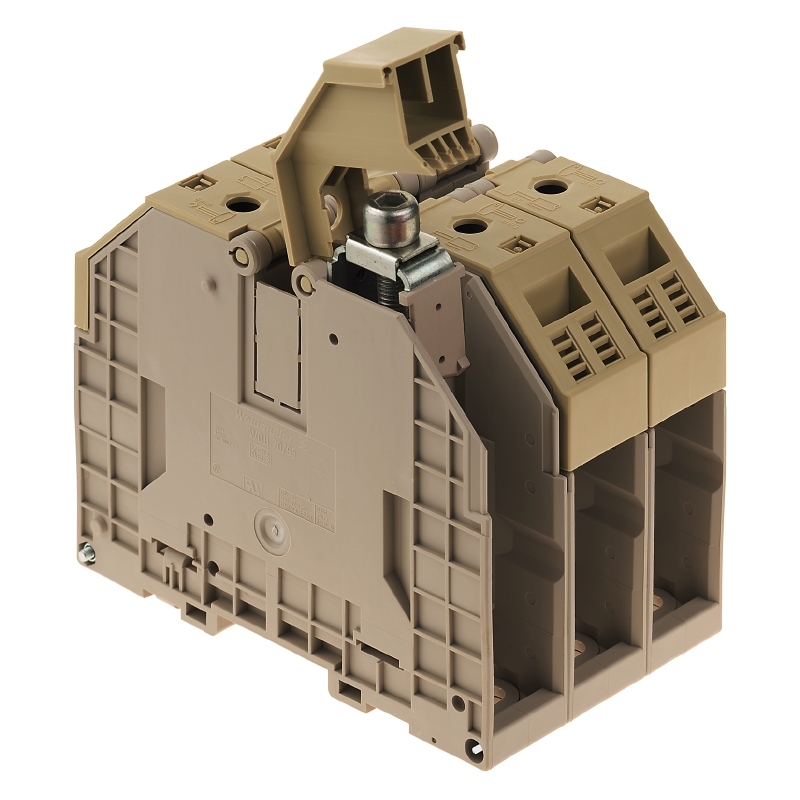

1026700000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Feed-Thru 4 POS ST 175A TERM PNL MNT HEX SCKT 3POS WM BG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | WDU 70/3 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | IEC 60947-7-1 |
| 合规性 | E60693 | 防护类型 | No |
| IEC标准 | 27-14-11-20 | 认证 | 12400-242 |
| 安全类别 | KEMA98ATEX1686U | 标准编号 | 30-21-18-11 |
| 符合性声明 | DE_PT1001_20160414_236_ISSUE01.pdf | 材料阻燃等级 | V-0 |
电气参数
| 电流 | 202 A | 频率 | 27-14-11-20 |
| 量程（°/s） | 120 mm² | 电流 - UL | 175A |
| UL电压 | 1000V | 电流 - IEC | 232A |
| IEC电压 | 1000V | 最大电压 | 690 V |
| 额定电压 | 1,000 V | 导体绞线 | 6 AWG |
| 输出电流 | 205 A | 供电电压 | 600 V |
| 元件数量 | 1 | 最大额定电流 | 232 A |
| 绝缘电阻 | 0.14 mΩ | 输出电流（典型） | 175 A |
| 连接器类型 - 电压输入 | CrossConnectionGuide.pdf | 输出数量与类型 | 1 |
| 单电源供电电压（V+） | 1000 V | 击穿电压（V(BR)GSS） | 8 kV |
| 器具输入插座额定电压 | 600 V | 典型输出电压（随距离变化） | 600 V |
| 最小磁芯截面积 (Amin) mm² | 95 mm² | ||
机械参数
| 深度 | 107 mm | 宽度 | 81 mm |
| 高度 | 132 mm | 长度 | 5.197" (132.00mm) |
| 重量 | 994.47 g | 材料（通用） | Wemid |
| 导线类型 | 50 mm² | 刀片尺寸 | S6 (DIN 6911) |
| 导线线规 | (2/0)-6 AWG | 端部特征 | No |
| 高度（最大） | 4.252" (108.00mm) | 开口尺寸 | closed |
| 铆钉长度 | M 8 | 最小扭矩 | 6 Nm |
| 外壳颜色 | Dark Beige | 安装类型 | Straight |
| 连接器类型 | Screw connection | 深度（英寸） | 4.213 inch |
| 安装导轨 | TS 35 | 排数 | 2 |
| 宽度（英寸） | 3.189 inch | 高度（英寸） | 5.197 inch |
| 剥线长度（范围） | 30mm | 端子宽度 | 81.0mm |
| 端接样式 | Screw Clamp | 线规 - 端部 | 6 AWG |
| 连接器颜色 | Dark Beige | 触点数 | 4 |
| 交叉孔直径 | 16 mm² | 位数 | 6 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 宽度/横截面 | 70 mm² |
| 线规或范围 - AWG | 2/0-6 AWG | 线规或范围 - mm² | 95mm² |
| 每排/每行位置数 | 2 | 最大瞬时扭矩（oz-in / mNm） | 12 Nm |
产品信息
| 类型 | Feed-Thru | ETIM 6*0 | EC000897 |
| 产品特性 | Feed Through, Removable Clamp | 方向 | on side |
| GTIN（EAN） | 4008190137762 | 标签类型 | II 2 G D |
| 工程数据 | EPLAN | 固件版本 | Screw connection, for screwable cross-connection, closed |
| 叠层数 | 6: 9 x 0.8 | 层数 | 1 |
| 安装类型 | Direct mounting | 独立电路数 | No |
| 其他规格 | Yes | A/D转换器数量 | CFAT_WDU 70_95.pdf |
| 转换前位置数 | 2 | ||
环境参数
| 额定寿命 | 95 mm² | ET（伏秒积） | EC000897 |
| 防护等级 | 3 | 工作温度 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
