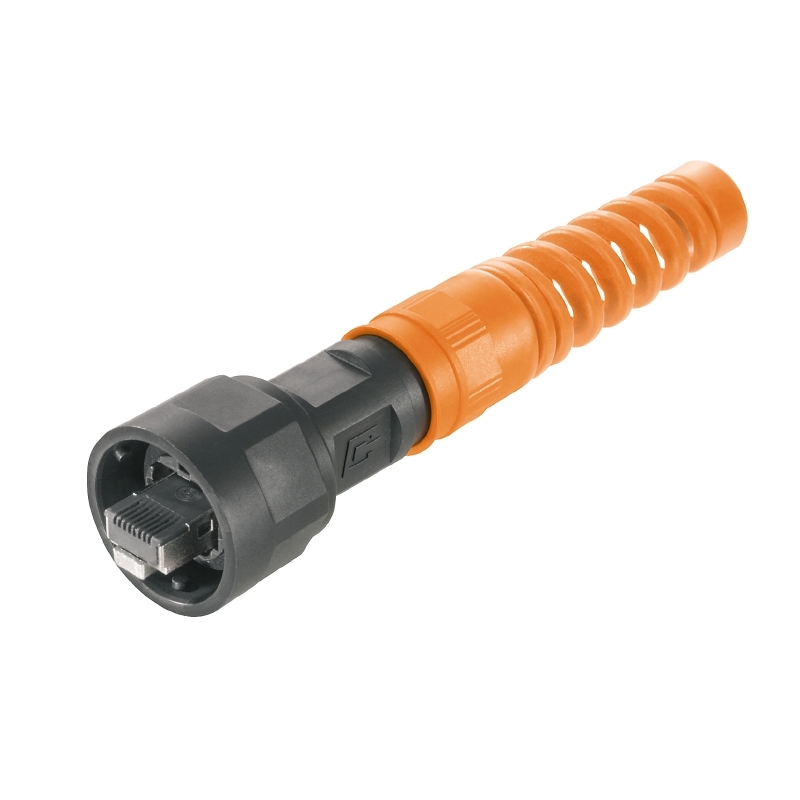

点击放大查看
1012560000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | CONN MOD PLUG 8P8C SHIELDED |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | IE-PH-V01P-RJ45-TH-BP | 标准包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | UL列名 | DUXR.E316369.pdf |
| IEC标准 | 27-44-09-90 | 认证 | E316369 |
| 标准编号 | 30-21-18-10 | 保护特性 | IP67 |
电气参数
| 频率 | 19-17-01-25 | 放大倍数 | C1 |
机械参数
| 颜色 | Black | 重量 | 41.2 g |
| 包装方式 | Bulk | 屏蔽 | Shielded |
| 电缆类型 | Round Cable, Solid or Stranded Wires | 导线线规 | 22-27 AWG |
| 端接方式 | IDC | 第一连接器 | RJ45 |
| 芯径 | 0.36...0.51 mm | 电缆直径 | 0.46...0.61 mm |
| 接触镀层 | Gold | 壳体材料 | PA UL 94 V0 |
| 连接器颜色 | Black | 横截面形状 | AWG 24...AWG 22 |
| 连接器/触点类型 | IEC 61076-3-106 Var. 1, IEC 60603-7-51 | 第一连接器方向 | z1755b-07-D.pdf |
| 保护管直径 | 10 mm | 第二连接器安装类型 | Crimp |
| 外径-未扩张 | 5 mm | ||
产品信息
| 类型 | IE-PS-V01P-RJ45-TH-BP | ETIM 6*0 | EC001121 |
| 产品特性 | Strain Relief | GTIN（EAN） | 4032248720194 |
| 描述 | Variant 1 plastic, with kink prevention | 固件版本 | RJ45 crimp plug, Variant 1 plastic, with kink prevention, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 位置/触点数量 | 8p8c (RJ45, Ethernet) | ||
环境参数
| 额定等级 | Cat6a | 插拔次数 | 750 |
| ET（伏秒积） | EC001121 | 防护等级 | IP67 - Dust Tight, Waterproof |
| 工作温度 | -40 °C...70 °C | ||
