点击放大查看

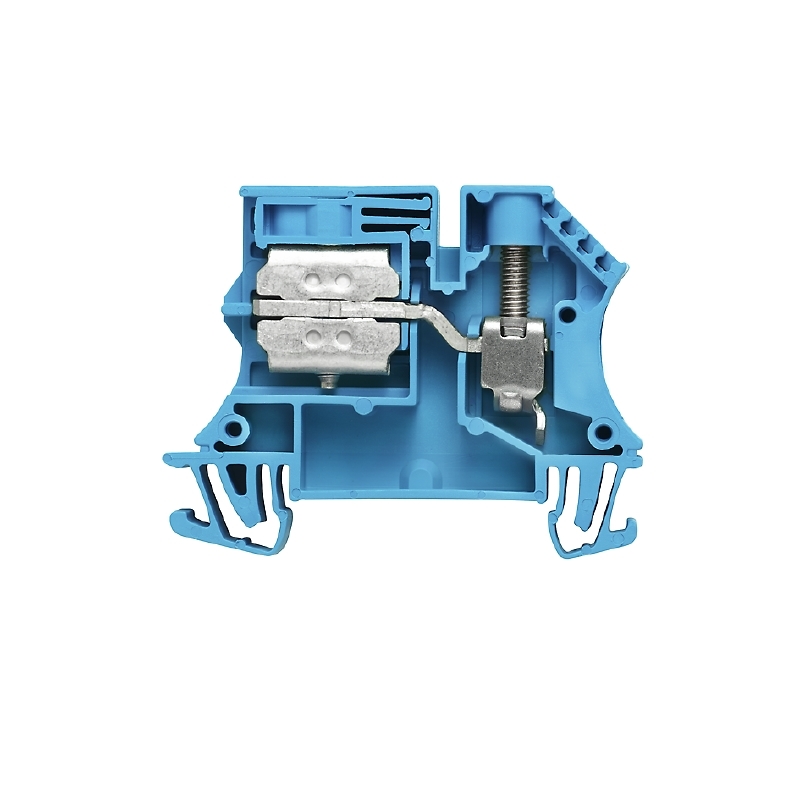

1010980000
| 制造商 | Weidmüller Holding AG & Co. KG |
| 描述 | Conn Modular Terminal Blocks 1 POS Screw ST 60A TERM BLOCK DIN 10X3 BSBR WM BU Non-Fuse DIN Rail Terminal, 76A, 400V, Blue ,Busbar Termination |
| 分类 |
商业参数
| 其他名称 | WNT10 | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | In accordance with IEC 60947-7-1 |
| 合规性 | E60693 | 防护类型 | No |
| IEC标准 | 27-14-11-26 | 认证 | 200039-1057876 |
| 标准编号 | 30-21-18-11 | 符合性声明 | DE_PT1003_20160418_925_ISSUE01.pdf |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 频率 | 27-14-11-38 | 量程（°/s） | 16 mm² |
| 电流 - UL | 60A | UL电压 | 600V |
| 电流 - IEC | 57A | IEC电压 | 400V |
| 额定电压 | 400 V | 导体绞线 | 16 AWG |
| 输出电流 | 50 A | 供电电压 | 600 V |
| 元件数量 | 1 | 最大额定电流 | 76A |
| 绝缘电阻 | 0.56 mΩ | 输出电流（典型） | 60 A |
| 输出数量与类型 | 1 | 单电源供电电压（V+） | 600 V |
| 击穿电压（V(BR)GSS） | 6 kV | 最小磁芯截面积 (Amin) mm² | 16 mm² |
机械参数
| 深度 | 47 mm | 宽度 | 9.9 mm |
| 高度 | 60 mm | 长度 | 2.362" (60.00mm) |
| 重量 | 23.78 g | 材料（通用） | Wemid |
| 刀片尺寸 | 1.0 x 5.5 mm | 步进角 | 1010980000_08994_WNT_10_10X3_STP.stp |
| 导线线规 | 6-16 AWG | 端部特征 | Yes |
| 端接方式 | Screw | 高度（最大） | 1.850" (47.00mm) |
| 开口尺寸 | right | 铆钉长度 | M 4 |
| 最小扭矩 | 1.2 Nm | 外壳颜色 | Blue |
| 安装类型 | Straight | 连接器类型 | Busbar connection |
| 深度（英寸） | 1.831 inch | 安装导轨 | TS 35 |
| 排数 | 1 | 螺钉扭矩 | 4 |
| 宽度（英寸） | 0.39 inch | 高度（英寸） | 2.362 inch |
| 剥线长度（范围） | 12mm | 端子宽度 | 9.9mm |
| 端接样式 | Special, Hybrid | 线规 - 端部 | 16 AWG |
| 连接器颜色 | Blue | 位数 | 2 |
| 绝缘材料 - 材质 | Thermoplastic, Wemid | 线规或范围 - AWG | 8-16 AWG |
| 线规或范围 - mm² | 1.5-16mm² | 每排/每行位置数 | 1 |
| 最大瞬时扭矩（oz-in / mNm） | 2 Nm | ||
产品信息
| 外形 | 10 x 3 mm | 类型 | Modular Terminal Blocks |
| 系列 | WNT | ETIM 6*0 | EC000902 |
| 方向 | on side | GTIN（EAN） | 4008190153540 |
| 工程数据 | EPLAN | 固件版本 | Screw connection, with busbar connection 10x3, One end without connector |
| 层数 | 1 | 安装类型 | Busbar |
| 独立电路数 | No | 其他规格 | No |
| 转换前位置数 | 1 | ||
环境参数
| 额定寿命 | 10 mm² | ET（伏秒积） | EC001257 |
| 防护等级 | 3 | 工作温度 | -50°C ~ 120°C |
