TS53YL104MR10
| 制造商 | |
| 描述 | Res Cermet Trimmer 100K Ohm 20% 1/4W 1(Elec)/1(Mech)Turn 2.5mm (5 X 6.4 X 2.7mm) Gull Wing SMD T/R Trimmer Resistors - SMD 100Kohms 20% SQ POT TRIMMER 100K OHM 0.25W SMD YL SMT 1-turn cermet trimmer,100K 0.2W TRIMMER, POT, 100K, 1TURN, SMD Trimmer;Cermet;Rest100Kilohms;SMD;1Turn;Linear;Pwr-Rtg0.25W Potentiometer: mounting; single turn; 100kΩ; 250mW; SMD; ±20% Vishay TS53YL 系列 表面贴装 微调电阻器, 带 鸥翼型接端, 100kΩ ±20%, 1/4W, ±100ppm/°C TS53YL 100K 20% |
| 分类 |
商业参数
| 最小起订量 | 500 | 产品 | Single Turn Trimmers |
| 单位包装 | 500 | 其他名称 | TS53YL-100KTR |
| 产品类别 | Trimmer Resistors - SMD | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 500 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 海关税号 | 85334010 |
电气参数
| 容差 | 20 % | 电阻 | 100 KOhm |
| 元件类型 | Cermet | 功率（瓦） | 0.25W, 1/4W |
| 额定功率 | 1/4 W | 额定电压 | :200V |
| 额定电压值 | 200V | 电阻值（欧姆） | 100k |
| 接触电阻 | :1% | 介电强度 | 1000VAC |
| 击穿电压 | :1000V | 电阻公差 | 100kΩ |
| 绝缘电阻 | 1Gigaohms | 直流电阻（DCR）（最大） | :100kohm |

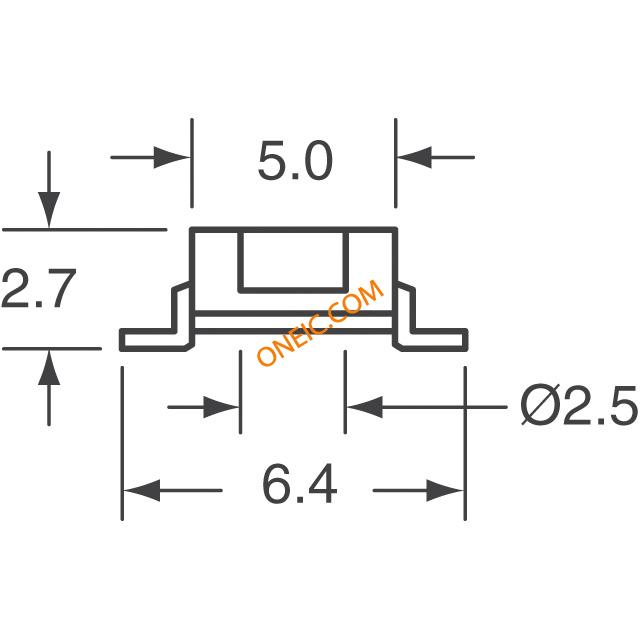

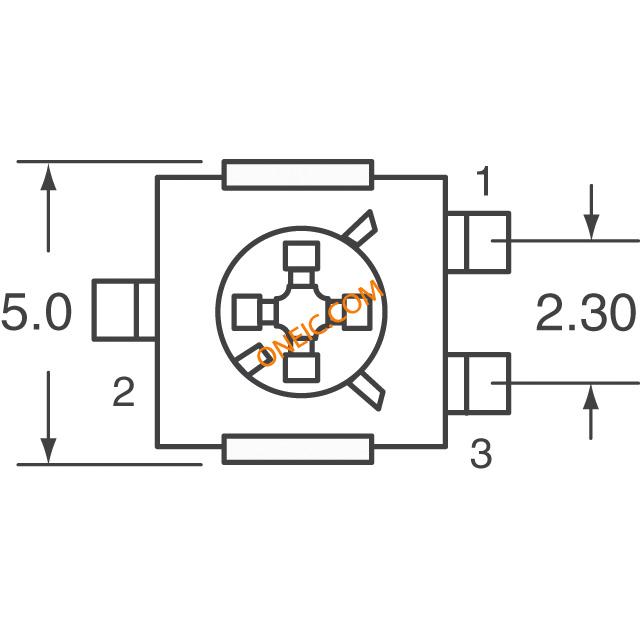

机械参数
| 深度 | 6.4mm | 锥度 | :Linear |
| 宽度 | :5mm | 高度 | 2.7mm |
| 长度 | 5mm | 扭矩 | 1.5N-cm |
| 重量 | 0.00023 | 底座类型 | :SMD |
| 包装方式 | Reel | 本体尺寸 | 5 x 5 x 2.7mm |
| 安装类型 | Surface Mount | 卷盘容量 | :500 |
| 端子类型 | :Surface Mount (SMD, SMT) | 安装样式 | SMD |
| 旋转角度 | :270° | 轴直径 | 2.5 mm |
| 刀片材料 | Cermet | 包装数量 | 500 |
| 尺寸/外形 | 5 mm W x 5 mm L x 2.7 mm H | 胶带最大宽度 | :12mm |
| 端接样式 | SMD/SMT | 导体材料 | cermet |
| 电阻材料 | Cermet | ||
产品信息
| SPG | 500 | 类型 | Trimmer |
| 系列 | TS53Y | 技术 | Cermet |
| 产品子类型 | Single Turn | 调节方式 | Top Crossed |
| 特性 | linear | 圈数 | 1(Elec)|1(Mech) Turns |
| 单元数量 | 1 | 类型属性 | mounting |
| 其他规格 | 220 ±15° | ||
环境参数
| NEMA 机架尺寸 | :IP67 | 开关次数 | 100Cycles |
| 防护等级 | IP67 | 工作温度 | -55 to 125 °C |
| 温度系数 | ±100ppm/°C | 典型温度系数 | :100ppm/°C |
| 结工作温度 | +125°C | ||
