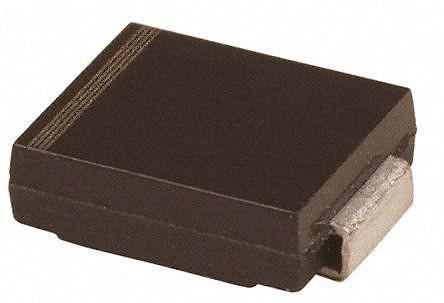

点击放大查看
SMCJ58CA-E3/57T
| 制造商 | |
| 描述 | Diode TVS Single Bi-Dir 58V 1.5KW 2-Pin SMC T/R TRANSIL BI 1,5KW 68V SMC TVS DIODE 58VWM 93.6VC SMC TVS Diode Bi-Directional SMCJ58CA-E3/57T 103V, 1500W, DO-214AB 2-Pin TVS Diodes - Transient Voltage Suppressors 1500W 58V Bidirect TVS,SMCJ58CA-E3/57T Vishay 双向 TVS 二极管, 1500W, 103V, 2针 DO-214AB封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 850 | 商标名 | TransZorb |
| 单位包装 | 850 | 其他名称 | SMCJ58CA-E3/57TGICT |
| 零件号别名 | SMCJ58CA-E3/9AT | 产品类别 | TVS Diodes - Transient Voltage Suppressors |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 850 |
| 标准封装名称 | DO-214-AB | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 抗辐射加固 | No |
| ESD保护 | No | 无铅定义 | RoHS-conform |
电气参数
| 通道数 | 1 Channel | 容差 | 5% |
| 浪涌电流 | 16 A | 输出电流 | 1 mA |
| 供电电压 | 58V | 漏电流 | 0.001 uA |
| 元件数量 | 1 | 峰值脉冲功率 | 1500 W |
| 钳位电压 | 93 V | 跳闸电流 | 1 mA |
| 击穿电压 | 64.4 V | 触点电压（最大） | 58V |
| 电源线保护 | No | 最小输入电压 | 58 V |
| 双向通道数 | 1 | 最小供电电压 | 58 V |
| 最大功耗 | 1.5kW | 峰值脉冲电流（8/20µs） | 16 A |
| 反向漏电流 @ Vr | 1 uA | 峰值脉冲电流（10/1000µs） | 16A |
| 反向关断电压（典型） | 58 V | ||
机械参数
| 宽度 | 6.22(Max) | 包装方式 | Tape and Reel |
| 引脚样式 | J-Lead | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 2SMC |
| 冷却的封装 | SMC | 总长度 | 7.11(Max) |
| 包装数量 | SMC | 尺寸/外形 | 6.22 mm W x 7.11 mm L x 2.62 mm H |
| 端接样式 | SMD/SMT | 位数 | 2 |
| 供应商器件封装 | DO-214AB, (SMC) | ||
产品信息
| 类型 | Zener | 系列 | SMCJ |
| 已删除 | Compliant | 极性 | Bidirectional |
| 匹配码 | SMCJ58CA (GGG) | 应用 | Telecom |
| 配置 | Single | 端口方向 | Bi-Directional |
| 标准交期 | 12 weeks | 应用细节 | BIDIRECTIO |
| 印刷电路板数量 | 2 | ||
环境参数
| 工作温度 | -55 to 150 °C | 结工作温度 | -55 to 150 |
