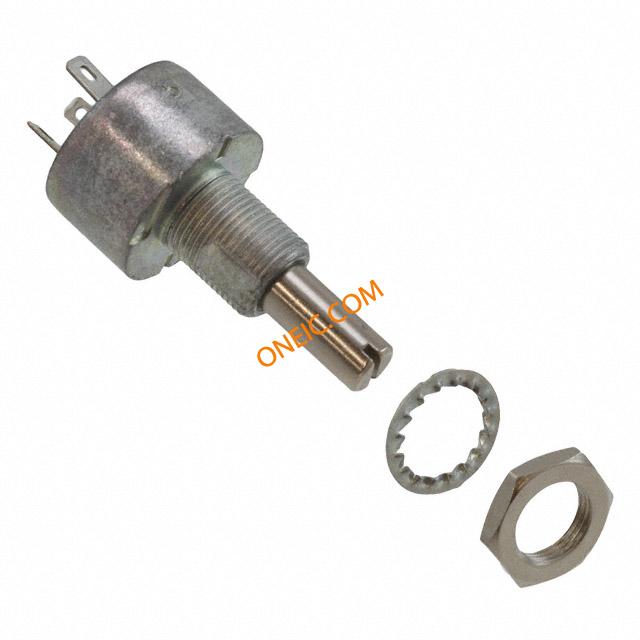

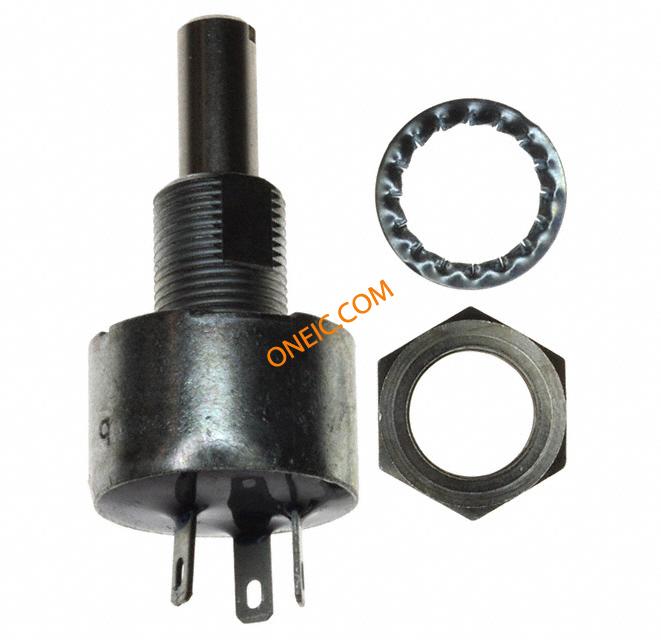

PE30L0FL103MAB
| 制造商 | Vishay Intertechnology, Inc. |
| 描述 | Res Cermet POT 10K Ohm 20% 3W 1(Elec)/1(Mech)Turn 6mm (19.7 X 38mm) Solder Lug Panel Mount Bulk Potentiometers 10Kohms 20% POT 10K OHM 3W CERM SEALED POTENTIOMETER CERMET, 10KOHM 20% 3W Pot;Cermet;Rest10Kilohms;Panel;Linear;Pwr-Rtg3W;ShaftDia6mm Vishay PE30 系列 10kΩ ±20% 线性 金属陶瓷电位器 , 3W, 6 mm 直径轴, ±150ppm/°C SMD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 20 | 产品 | MIL Style Potentiometer |
| 单位包装 | 10 | 产品类别 | Potentiometers |
| 标准包装数量 | Bulk | 工厂包装数量 | 10 |
合规参数
| RoHS | RoHS Compliant By Exemption | 海关税号 | 85334010 |
| 抗辐射加固 | No | 军用标准 | Not Required |
电气参数
| 线性度 | ±5% | 容差 | 20 % |
| 电阻 | 10 KOhm | 元件类型 | Cermet |
| 功率（瓦） | 3W | 额定功率 | 3 W |
| 电阻值（欧姆） | 10k | 介电强度 | 2500VAC |
| 电阻公差 | :± 20% | 绝缘电阻 | 10^6Megohms |
| 直流电阻（DCR）（最大） | :10kohm | ||
机械参数
| 深度 | Not Required mm | 锥度 | Linear |
| 高度 | 38 mm | 扭矩 | 3N-cm |

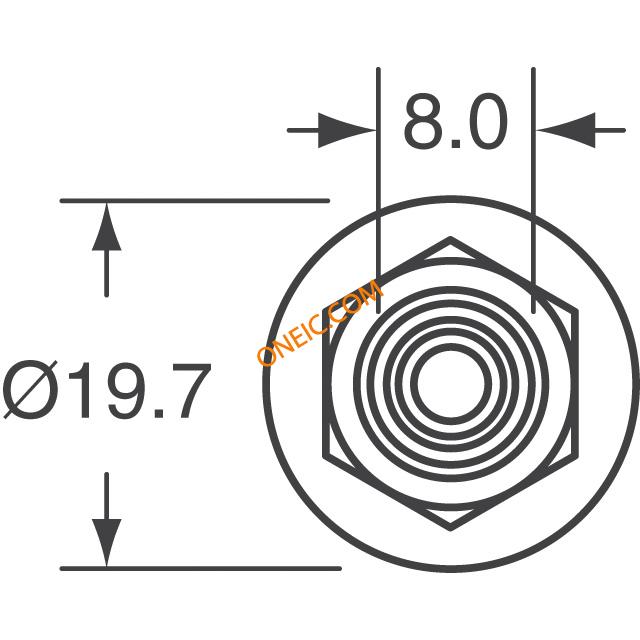

| 重量 | 0.023 | 直径 | 19.7 mm |
| 旋转范围 | 300° | 包装方式 | Bulk |
| 本体尺寸 | Round - 0.776" Dia x 0.512" L (19.70mm x 13.00mm) | 端接方式 | Lug |
| 轴细节 | Slotted | 致动器类型 | Slotted Shaft |
| 安装类型 | Panel Mount | 安装样式 | Panel |
| 旋转角度 | 300° | 轴直径 | 6 mm |

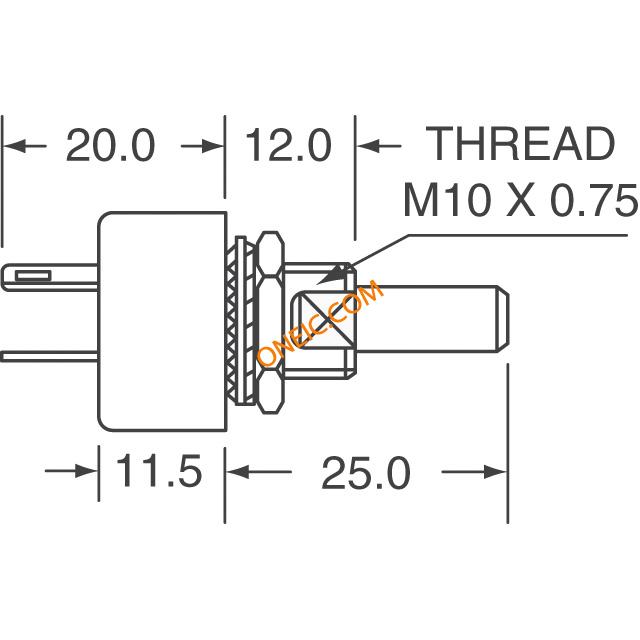

| 执行器长度 | 0.984" (25.00mm) | 轴径 | 6mm |
| 总长度 | Not Required mm | 刀片材料 | Cermet |
| 尺寸/外形 | 19.7mmDia×11.5mmL | 执行器直径 | 0.236" (6.00mm) |
| 端接样式 | Solder Lug | 电阻材料 | Cermet |
| 轴和轴承长度 | 25 mm | ||
产品信息
| 类型 | Potentiometer | 系列 | PE30 |
| 已删除 | Compliant | 技术 | Cermet |
| 失效率 | Not Required | 调节方式 | Top Adjustment |
| 联数 | :1 | 圈数 | 1(Elec)|1(Mech) Turns |
环境参数
| 开关次数 | 25000Cycles | 工作温度 | -55 to 125 °C |
| 温度系数 | 150 PPM / C | 结工作温度 | +125°C |
