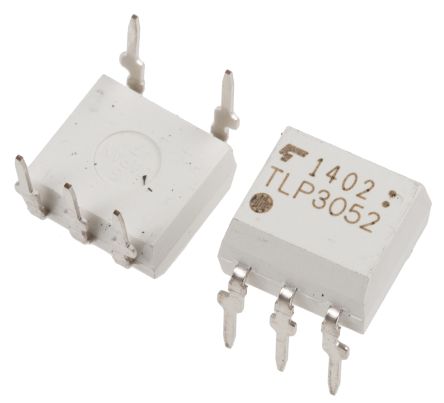

TLP3052(S,C,F)
| 制造商 | Toshiba Corporation |
| 描述 | Optocoupler Triac AC-OUT 1-CH 600VDRM 5-Pin PDIP COUPLER, TRIAC, 600 V, 10 MA OPTOCOUPLER TRIAC OUT 600V 6DIP Optocoupler Triac AC-out 600V 10mA DIP6 Toshiba 光耦 , 直流输入, 三端双向可控硅开关元件输出, 5针 PDIP 封装 COUPLERTRIAC NZC 600V,DIP6 10mA |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1500 | 单位包装 | 50 |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 汽车级 | NO |
| 无铅定义 | 4 | 认证机构标志 | N Y/N |
电气参数
| 输出端 | Triac | 通道数 | 1 |
| 输出类型 | AC | 最大功率 | 200 mW |
| 额定电压 | 1.3 V | 供电电压 | 1.3V |
| 通道数量 | 1 | 维持电流（Ih） | 1mA |
| 击穿电压 | 1 V | 隔离电压 | 5000 Vrms |
| 断态电压 | 600V | 最大额定电流 | 50 mA |
| 过零电路 | No | 输出电压（最大） | 420(Min) Vac |
| 典型输入电压 | 1.15 V | 输入逻辑高电平 | DC |
| 电压负载调整率 | 5 V | 输入偏置电流（最大） | 50 mA |
| 输出电流/通道 | 100mA | LED触发电流（最大） | 10 mA |
| 正向电压（最大）@ If | 1.3V | 门极触发电流（最大） | 10mA |
| 平均整流电流（每二极管） | 20mA | 电压输出差（典型值）@ 距离 | 600 V |
机械参数
| 包装方式 | Tube | 安装类型 | Through Hole |
| 引脚数 | 5 | 封装形式 | 5PDIP |
| 冷却的封装 | PDIP | 包装数量 | PDIP |
| 触点数 | 5 | 供应商器件封装 | 6-DIP (Cut), 5 Lead |
环境参数
| 工作温度 | -25 to 85 °C | ||
