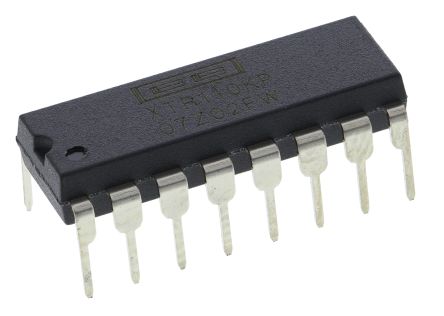

点击放大查看
XTR110KP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Voltage to Current Converter 16-Pin PDIP Tube IC V TO I CONVERTER/XMTR 16 DIP XTR110KP, Current Loop Transmitter 16-Pin PDIP Current Sense Amplifiers Prec Vltg-To-Crnt Cnertr/Trnsmtr Integrated circuit: U/I converter; 25mA; 13.5÷40VDC; DIP16 Precision Voltage-To-Current Converter/Transmitter U/I converter IC DIL-16, XTR110, XTR110KP, Texas Instruments 电流回路发送器, 16针 PDIP封装 Sensor Interface Prec Vltg-To-Crnt Cnertr/Trnsmtr |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Current Sense Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 16 | 传感器 | Vref=10V |
| 输入类型 | Voltage | 输入范围 | 0 to 10V |
| 输出类型 | Current | 输出范围 | 4 to 20 0 to 20 5 to 25 |
| 输入功率 | 13.5...40 V | 负载电压 | 13.5 to 40 |
| 额定电压 | 0...5 / 0...10 V | 输出电流 | 20mA |
| 供电电流 | 3mA | 供电电压 | 40 V |
| 失真额定值（如THD） | 0.025 | 测量误差 | 0.2 |
| 输出数量 | 0/2...20 mA / 5...25 mA | 通道数量 | 1 Channel |
| 最大额定电流 | 20mA | 静态电流（最大） | 3mA |
| 供电电压 (Vcc/Vdd) | 40 | ||
机械参数
| 宽度 | 6.35mm | 高度 | 4.57mm |
| 长度 | 19.3mm | 重量 | 0.037172 oz |
| 包装方式 | Tube | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | 16 |
| 封装形式 | 16PDIP | 冷却的封装 | PDIP |
| 包装数量 | 25 | 尺寸/外形 | 19.3 x 6.35 x 4.57mm |
| 位数 | 16 | 供应商器件封装 | 16-PDIP |
产品信息
| SPG | 25 | 类型 | Current Transmitter |
| 系列 | XTR110 | 产品特性 | precision |
| 功能 | PRECISION VOLTAGE-TO-CURRENT CONVERTER/TRANSMITTER | 软件 | SBOS141C |
| 描述 | Precision I/V transformer Vin / Iout | 制造商全称 | Texas Instruments |
| 单元数量 | 1 | 射频系列/标准 | XTR110 |
| 使用的IC/零件 | View | 输出配置 | Through Hole |
环境参数
| 工作温度 | 0 to 70 °C | 结工作温度 | 70C |
