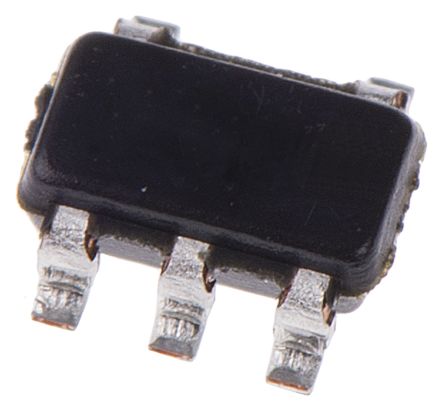

TPS76301DBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.5V to 6.5V 0.15A 5-Pin SOT-23 T/R IC REG LDO ADJ 0.15A SOT23-5 TPS76301DBVT, Low Dropout Voltage Regulator, Adjustable 0.15A, 1.5 to 6.5V ±3%, 0.555W, 5-Pin SOT-23 LDO Voltage Regulators Adj 150mA LDO IC, LDO REG, 0.15A, 10V, SOT23-5 Low Iq, 150-mA, Low-Dropout Linear Regulators Texas Instruments , LDO 调节器, 可调整的输出, 150mA, 1.5 → 6.5 V输出 ±3%, 0.555W, 5针 SOT-23封装 |
| 分类 |
商业参数
| 其他名称 | 296-2698-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 41 | 输出端 | 1 |
| 精度 | ±3 % | 输出类型 | Adjustable |
| 额定功率 | 555 W | 稳压器类型 | Linear |
| 额定电压 | 2.7 V | 电源调整率 | 0.07 %/V |
| 输出电流 | 0.15 A | 供电电压 | 0.3@150mA V |
| 输出数量 | 1 | 电压基准 | 1.192(Typ) V |
| 稳压器拓扑 | Positive Adjustable | 电容 @ Vr, F | Non-Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 1.5 V ~ 6.5 V | 输出电压（最大） | :6.5V |
| 输出电压精度 | �3 % | 最大功耗 | 555 mW |
| 静态电流 (Iq) | 0.08 | 直流输入电压（最小） | 2.7 V |
| 静态电流（最大） | 0.1 mA | 电压负载调整率 | 3 % |
| 输入偏置电流（最大） | 0.085 mA | 输出电压（最小/固定） | :1.5V |
| 共模瞬态抗扰度（最小） | Extended | 最大持续工作电压（MCOV） | :10V |
机械参数
| 宽度 | 1.75(Max) | 重量 | 0.000013 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :5 | 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3.05(Max) | 包装数量 | SOT-23 |
| 位数 | 5 | 外壳尺寸-插件 | 1.3(Max) |
| 供应商器件封装 | SOT-23-5 | ||
产品信息
| 类型 | LDO | 系列 | TPS76301 |
| 产品特性 | Current Limit|Thermal Protection | 极性 | Positive |
| 软件 | SGLS247A | 拓扑 | LDO |
| 图案编号 | Y | 输出及类型 | Adjustable Output Fixed Output |
| 使用的IC/零件 | View | 输出配置 | 1.6 1.8 2.5 2.7 2.8 3 3.3 3.8 5 |
| 印刷电路板数量 | 5 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
