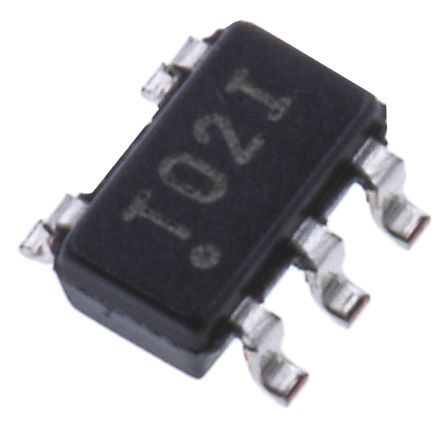

TPS72325DBVT
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Neg -2.5V 0.2A 5-Pin SOT-23 T/R IC REG LDO -2.5V 0.2A SOT23-5 LDO Voltage Regulators 200mA Low Noise High-PSRR REGULATOR, LDO, FIXED, -2.5V, SOT-23-5 200mA, Negative Output Low-Dropout Linear Regulator LDO voltage regulator -2.5 V SOT-23-5, TPS72325, TPS72325DBVT, Texas Instruments Texas Instruments , LDO 调节器, 200mA, -2.5 V输出 ±1%, -10 → 2.7 V输入, 0.56W, 5针 SOT-23封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-15799-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SOT-23 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 48 | 噪声 | 60 |
| 输出端 | 1 | 精度 | ±1 % |
| 输出类型 | Fixed | 额定功率 | 560 W |
| 稳压器类型 | Linear | 额定电压 | -2.7 V |
| 电源调整率 | 0.04(Typ) %/V | 负载调整率 | 0.002(Typ) %/mA |
| 输出电流 | 0.2 A | 供电电压 | 0.28@200mA V |
| 输出数量 | 1 | 稳压器拓扑 | Negative Fixed |
| 电容 @ Vr, F | Ceramic | 最大额定电流 | Catalog |
| 稳压器数量 | 1 | 最小输入电压 | -2.5V |
| 输出电压精度 | �1 % | 最大功耗 | 560 mW |
| 静态电流 (Iq) | 0.13 | 直流输入电压（最小） | -2.7 V |
| 静态电流（最大） | 300mA | 电压负载调整率 | 1 % |
| 输入偏置电流（最大） | 0.13 mA | 共模瞬态抗扰度（最小） | Extended |
| 最大持续工作电压（MCOV） | :-2.7V | ||
机械参数
| 宽度 | 1.75(Max) | 重量 | 0.000033 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :5 | 封装形式 | 5SOT-23 |
| 冷却的封装 | SOT-23 | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3.05(Max) | 包装数量 | SOT-23 |
| 位数 | 5 | 外壳尺寸-插件 | 1.3(Max) |
| 供应商器件封装 | SOT-23-5 | ||
产品信息
| 类型 | LDO | 系列 | TPS72325 |
| 产品特性 | Current Limit|Thermal Shutdown Pr... | 极性 | Negative |
| 软件 | SLVS346C | 拓扑 | LDO |
| 图案编号 | Y | 输出及类型 | Adjustable Output Fixed Output Negative Output |
| 功能框图 | fbd_slvs346c.gif | 使用的IC/零件 | View |
| 输出配置 | -2.5 | 印刷电路板数量 | 5 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
